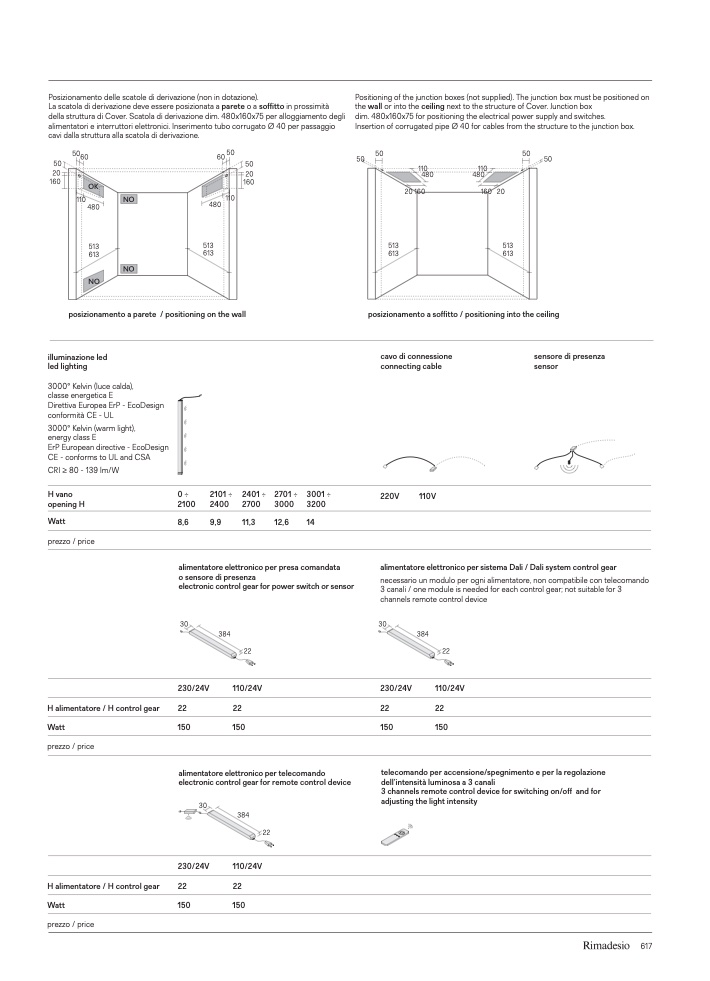

Posizionamento delle scatole di derivazione (non in dotazione).
La scatola di derivazione deve essere posizionata a parete o a soffitto in prossimità
della struttura di Cover. Scatola di derivazione dim. 480x160x75 per alloggiamento degli
alimentatori e interruttori elettronici. Inserimento tubo corrugato Ø 40 per passaggio
cavi dalla struttura alla scatola di derivazione.
Positioning of the junction boxes (not supplied). The junction box must be positioned on
the wall or into the ceiling next to the structure of Cover. Junction box
dim. 480x160x75 for positioning the electrical power supply and switches.
Insertion of corrugated pipe Ø 40 for cables from the structure to the junction box.
50
20
160
50
60
OK
110
480
513
613
NO
60
50
110
480
513
613
50
20
160
50
50
50
50
NO
NO
513
613
110
480
20160
110
480
160 20
513
613
posizionamento a parete / positioning on the wall
posizionamento a soffitto / positioning into the ceiling
illuminazione led
led lighting
3000° Kelvin (luce calda),
classe energetica E
Direttiva Europea ErP - EcoDesign
conformità CE - UL
3000° Kelvin (warm light),
energy class E
ErP European directive - EcoDesign
CE - conforms to UL and CSA
CRI≥80-139lm/W
Hvano
opening H
Watt
prezzo / price
cavo di connessione
connecting cable
220V
110V
sensore di presenza
sensor
0÷
2101÷ 2401÷ 2701÷ 3001÷
2100
2400
2700
3000
3200
8,6
9,9
11,3
12,6
14
alimentatore elettronico per presa comandata
o sensore di presenza
electronic control gear for power switch or sensor
alimentatore elettronico per sistema Dali / Dali system control gear
necessario un modulo per ogni alimentatore, non compatibile con telecomando
3 canali / one module is needed for each control gear; not suitable for 3
channels remote control device
30
30
384
384
22
22
110/24V
22
150
230/24V
H alimentatore / H control gear
22
Watt
150
prezzo / price
110/24V
230/24V
22
22
150
150
alimentatore elettronico per telecomando
electronic control gear for remote control device
telecomando per accensione/spegnimento e per la regolazione
dell’intensità luminosa a 3 canali
3 channels remote control device for switching on/off and for
adjusting the light intensity
30
384
22
H alimentatore / H control gear
Watt
230/24V
110/24V
22
22
150
150
prezzo / price
