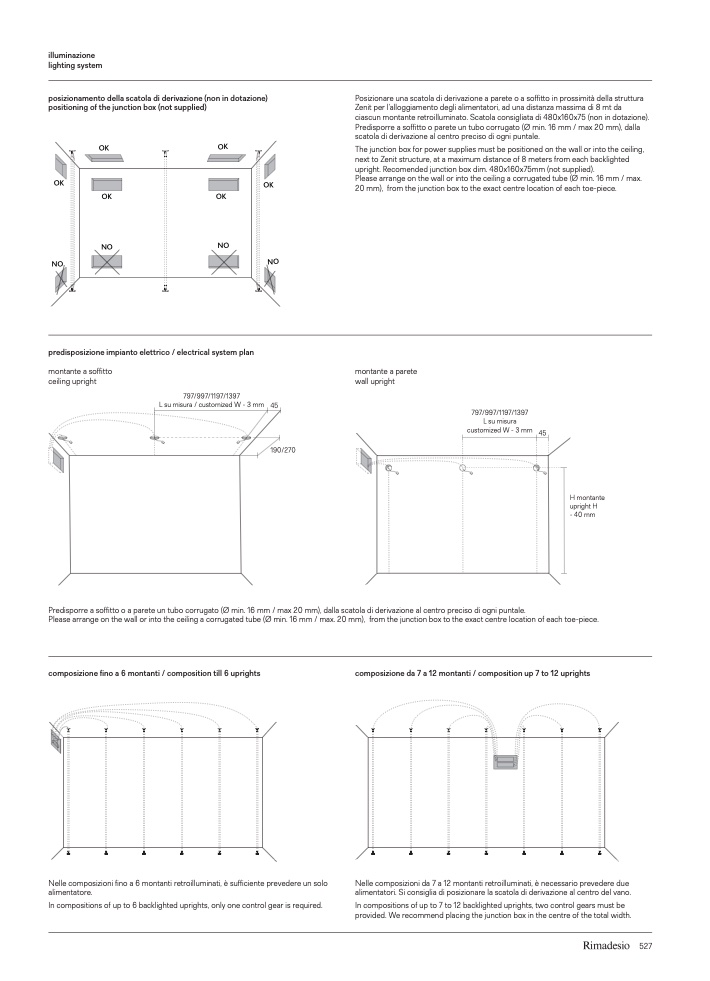

illuminazione

lighting system

posizionamento della scatola di derivazione (non in dotazione)

positioning of the junction box (not supplied)

Posizionare una scatola di derivazione a parete o a soffitto in prossimità della struttura

Zenit per l’alloggiamento degli alimentatori, ad una distanza massima di 8 mt da

ciascun montante retroilluminato. Scatola consigliata di 480x160x75 (non in dotazione).

Predisporre a soffitto o parete un tubo corrugato (Ø min. 16 mm / max 20 mm), dalla

scatola di derivazione al centro preciso di ogni puntale.

The junction box for power supplies must be positioned on the wall or into the ceiling,

next to Zenit structure, at a maximum distance of 8 meters from each backlighted

upright. Recomended junction box dim. 480x160x75mm (not supplied).

Please arrange on the wall or into the ceiling a corrugated tube (Ø min. 16 mm / max.

20 mm), from the junction box to the exact centre location of each toe-piece.

OK

OK

NO

OK

NO

OK

NO

OK

OK

NO

predisposizione impianto elettrico / electrical system plan

montante a soffitto

ceiling upright

797/997/1197/1397

L su misura / customized W - 3 mm

montante a parete

wall upright

composizione fino a 6 montanti / composition till 6 uprights

composizione da 7 a 12 montanti / composition up 7 to 12 uprights

Nelle composizioni fino a 6 montanti retroilluminati, è sufficiente prevedere un solo

alimentatore.

In compositions of up to 6 backlighted uprights, only one control gear is required.

Nelle composizioni da 7 a 12 montanti retroilluminati, è necessario prevedere due

alimentatori. Si consiglia di posizionare la scatola di derivazione al centro del vano.

In compositions of up to 7 to 12 backlighted uprights, two control gears must be

provided. We recommend placing the junction box in the centre of the total width.

45

190/270

797/997/1197/1397

L su misura

customized W - 3 mm

45

Predisporre a soffitto o a parete un tubo corrugato (Ø min. 16 mm / max 20 mm), dalla scatola di derivazione al centro preciso di ogni puntale.

Please arrange on the wall or into the ceiling a corrugated tube (Ø min. 16 mm / max. 20 mm), from the junction box to the exact centre location of each toe-piece.

H montante

upright H

- 40 mm

527
