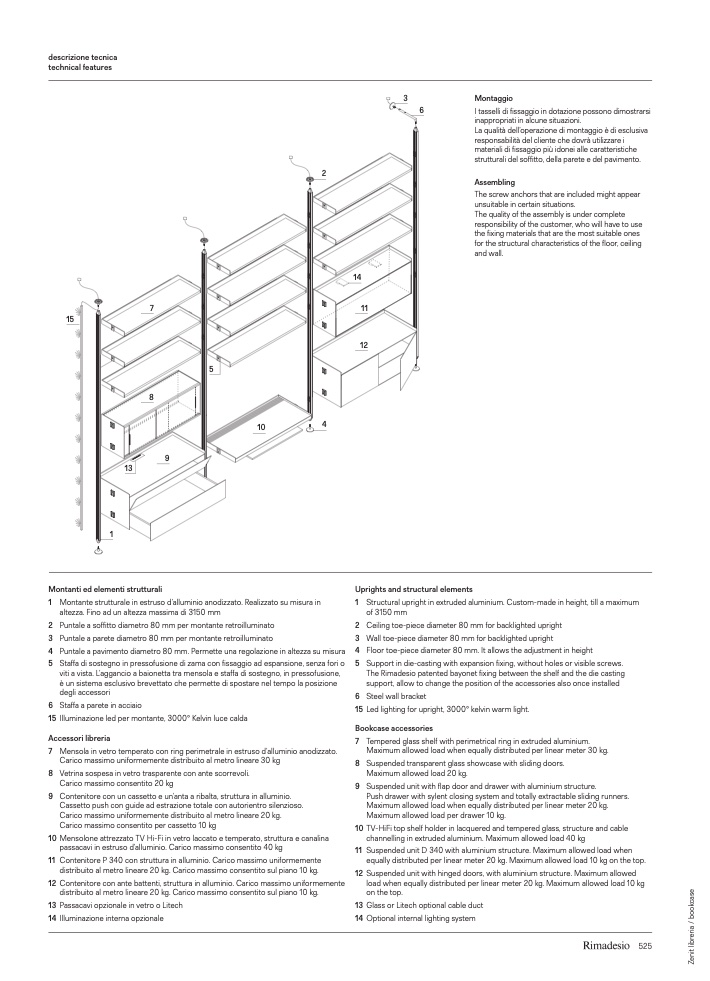

descrizione tecnica
technical features
15
8
9
13
1
10
4
2
14
7
11
Montanti ed elementi strutturali
1 Montante strutturale in estruso d’alluminio anodizzato. Realizzato su misura in
Uprights and structural elements
1 Structural upright in extruded aluminium. Custom-made in height, till a maximum
of 3150 mm
2 Ceiling toe-piece diameter 80 mm for backlighted upright
3 Wall toe-piece diameter 80 mm for backlighted upright
4 Floor toe-piece diameter 80 mm. It allows the adjustment in height
5 Support in die-casting with expansion fixing, without holes or visible screws.
The Rimadesio patented bayonet fixing between the shelf and the die casting
support, allow to change the position of the accessories also once installed
6 Steel wall bracket
15 Led lighting for upright, 3000° kelvin warm light.
Bookcase accessories
7 Tempered glass shelf with perimetrical ring in extruded aluminium.
Maximum allowed load when equally distributed per linear meter 30 kg.
8 Suspended transparent glass showcase with sliding doors.
Maximum allowed load 20 kg.
9 Suspended unit with flap door and drawer with aluminium structure.
Push drawer with sylent closing system and totally extractable sliding runners.
Maximum allowed load when equally distributed per linear meter 20 kg.
Maximum allowed load per drawer 10 kg.
10 TV-HiFi top shelf holder in lacquered and tempered glass, structure and cable
channelling in extruded aluminium. Maximum allowed load 40 kg
11 Suspended unit D 340 with aluminium structure. Maximum allowed load when
equally distributed per linear meter 20 kg. Maximum allowed load 10 kg on the top.
12 Suspended unit with hinged doors, with aluminium structure. Maximum allowed
load when equally distributed per linear meter 20 kg. Maximum allowed load 10 kg
on the top.
13 Glass or Litech optional cable duct
14 Optional internal lighting system
altezza. Fino ad un altezza massima di 3150 mm
2 Puntale a soffitto diametro 80 mm per montante retroilluminato
3 Puntale a parete diametro 80 mm per montante retroilluminato
4 Puntale a pavimento diametro 80 mm. Permette una regolazione in altezza su misura
5 Staffa di sostegno in pressofusione di zama con fissaggio ad espansione, senza fori o
viti a vista. L’aggancio a baionetta tra mensola e staffa di sostegno, in pressofusione,
è un sistema esclusivo brevettato che permette di spostare nel tempo la posizione
degli accessori
6 Staffa a parete in acciaio
15 Illuminazione led per montante, 3000° Kelvin luce calda
Accessori libreria
7 Mensola in vetro temperato con ring perimetrale in estruso d’alluminio anodizzato.
Carico massimo uniformemente distribuito al metro lineare 30 kg
8 Vetrina sospesa in vetro trasparente con ante scorrevoli.
Carico massimo consentito 20 kg
9 Contenitore con un cassetto e un’anta a ribalta, struttura in alluminio.
Cassetto push con guide ad estrazione totale con autorientro silenzioso.
Carico massimo uniformemente distribuito al metro lineare 20 kg.
Carico massimo consentito per cassetto 10 kg
10 Mensolone attrezzato TV Hi-Fi in vetro laccato e temperato, struttura e canalina
passacavi in estruso d’alluminio. Carico massimo consentito 40 kg
11 Contenitore P 340 con struttura in alluminio. Carico massimo uniformemente
distribuito al metro lineare 20 kg. Carico massimo consentito sul piano 10 kg.
12 Contenitore con ante battenti, struttura in alluminio. Carico massimo uniformemente
distribuito al metro lineare 20 kg. Carico massimo consentito sul piano 10 kg.
13 Passacavi opzionale in vetro o Litech
14 Illuminazione interna opzionale
5
12
3
6
Montaggio
I tasselli di fissaggio in dotazione possono dimostrarsi
inappropriati in alcune situazioni.
La qualità dell’operazione di montaggio è di esclusiva
responsabilità del cliente che dovrà utilizzare i
materiali di fissaggio più idonei alle caratteristiche
strutturali del soffitto, della parete e del pavimento.
Assembling
The screw anchors that are included might appear
unsuitable in certain situations.
The quality of the assembly is under complete
responsibility of the customer, who will have to use
the fixing materials that are the most suitable ones
for the structural characteristics of the floor, ceiling
and wall.
Z
e
n
i
t
l
i
b
r
e
r
i
a
/
b
o
o
k
c
a
s
e
