Spazio sistema interparete / partition wall system
ingombri tecnici in altezza - profilo doppio Spazio ad incasso totale
technical encumbrances in height - Spazio double built-in profile

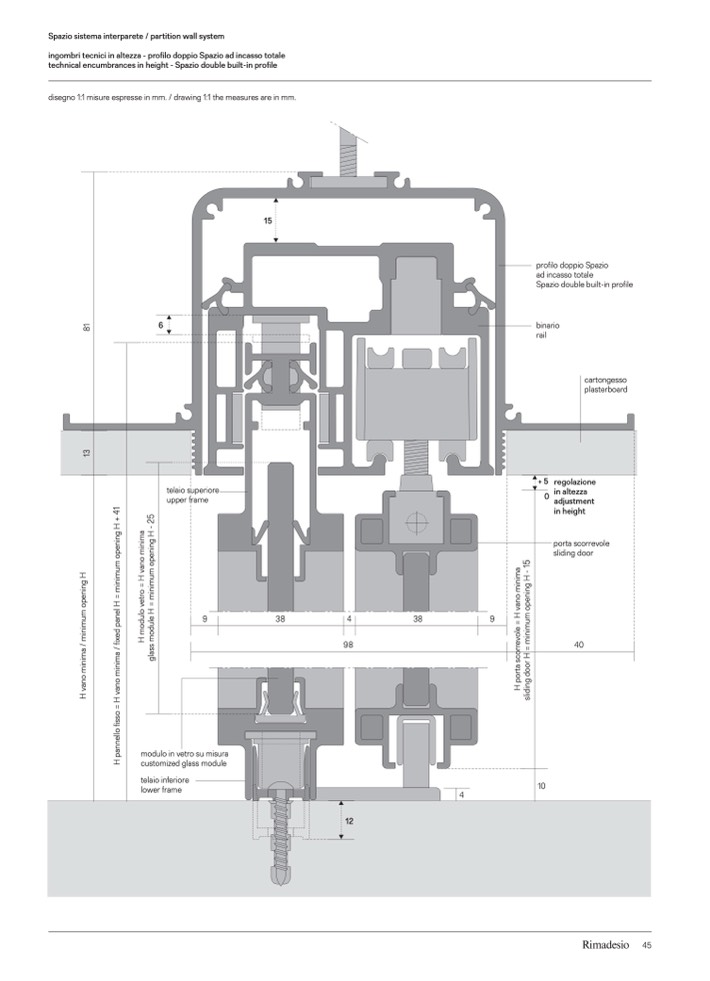

disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.
15
profilo doppio Spazio
ad incasso totale
Spazio double built-in profile
6
binario
rail
cartongesso
plasterboard
telaio superiore
upper frame
9
modulo in vetro su misura
customized glass module
telaio inferiore
lower frame
10
4
38
4
98
38
9
+5 regolazione
0
inaltezza
adjustment
in height
porta scorrevole
sliding door
