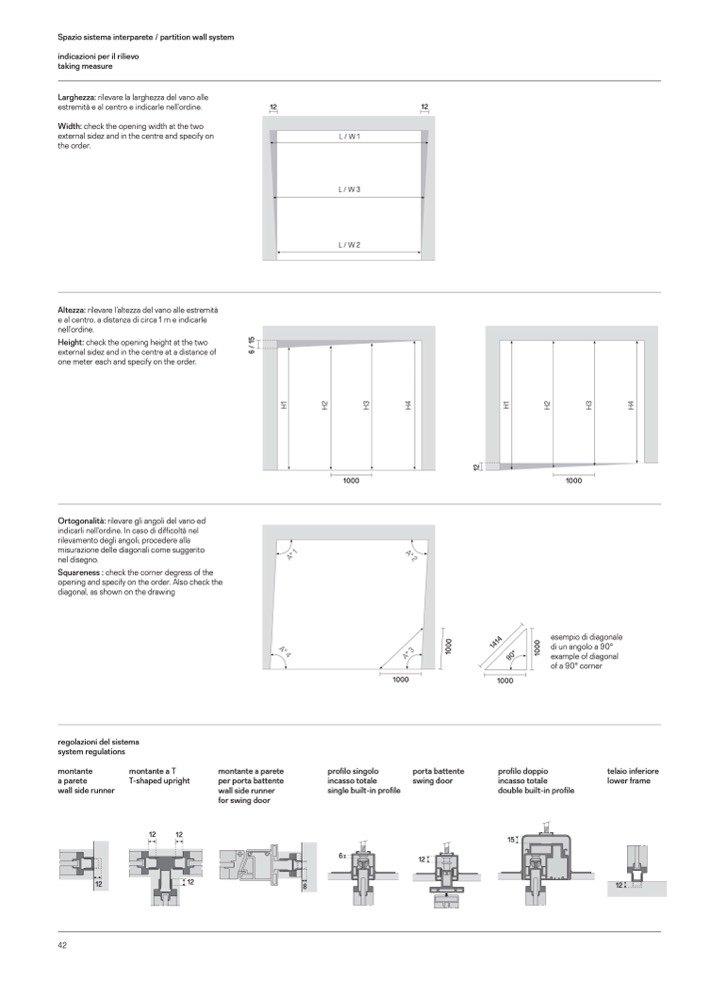

Spazio sistema interparete / partition wall system
indicazioni per il rilievo
taking measure
Larghezza: rilevare la larghezza del vano alle
estremità e al centro e indicarle nell’ordine.
Width: check the opening width at the two
external sidez and in the centre and specify on
the order.
12
12
L/ W 1
L/ W 3
L/ W 2
Altezza: rilevare l’altezza del vano alle estremit
à
e al centro, a distanza di circa 1 m e indicarle
nell’ordine.
Height: check the opening height at the two
external sidez and in the centre at a distance of
one meter each and specify on the order.
1000
1000
Ortogonalità: rilevare gli angoli del vano ed
indicarli nell’ordine. In caso di difficoltà nel
rilevamento degli angoli, procedere alla
misurazione delle diagonali come suggerito
nel disegno.
Squareness : check the corner degress of the
opening and specify on the order. Also check the
diagonal, as shown on the drawing
regolazioni del sistema
system regulations
esempio di diagonale
di un angolo a 90°
example of diagonal
of a 90° corner
