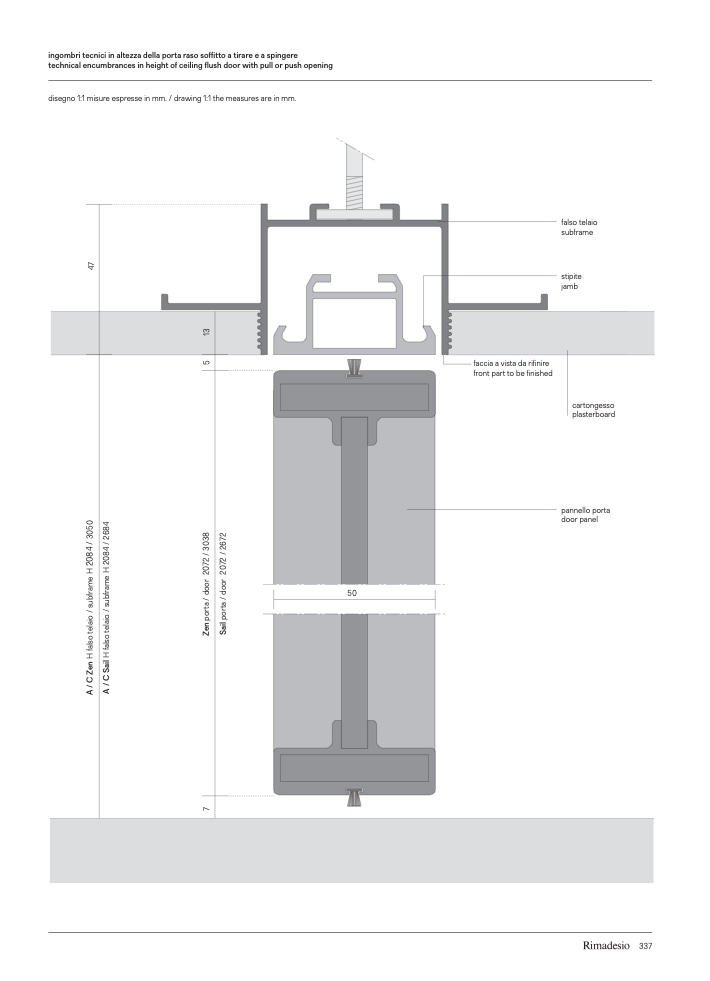

ingombri tecnici in altezza della porta raso soffitto a tirare e a spingere
technical encumbrances in height of ceiling flush door with pull or push opening
disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.
faccia a vista da rifinire
front part to be finished
falso telaio
subframe
stipite
jamb
cartongesso
plasterboard
pannello porta
door panel
