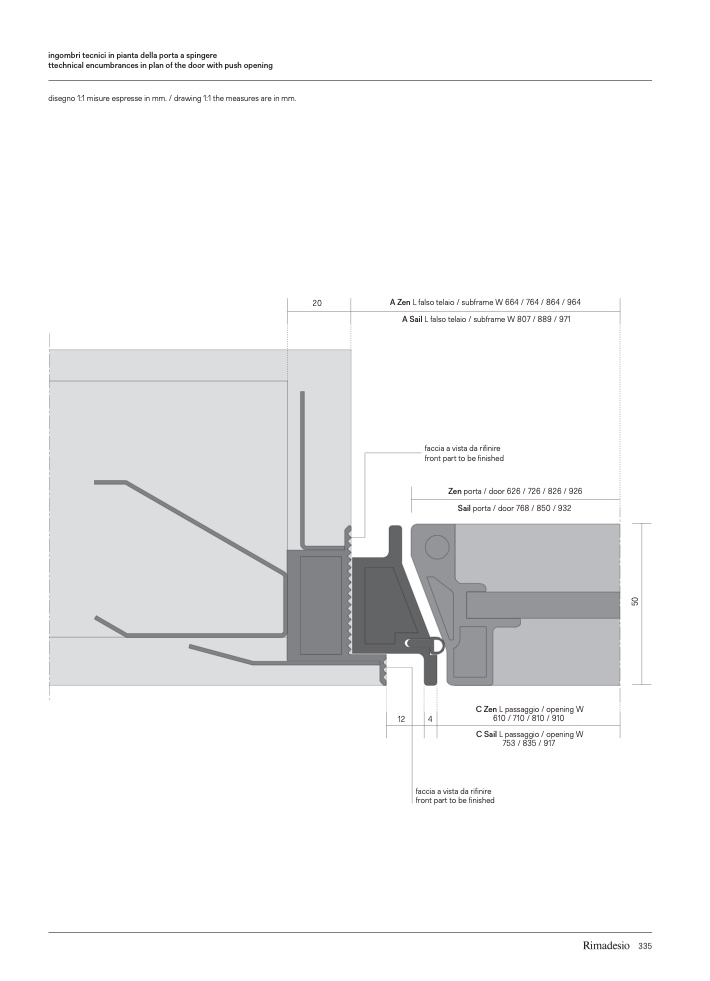

ingombri tecnici in pianta della porta a spingere

ttechnical encumbrances in plan of the door with push opening

disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.

20

AZenLfalsotelaio/subframeW664/764/864/964

A Sail L falso telaio / subframe W 807 / 889 / 971

faccia a vista da rifinire

front part to be finished

Zenporta/door626/726/826/926

Sail porta / door 768 / 850 / 932

C Zen L passaggio / opening W

4

610/710/810/910

12

C Sail L passaggio / opening W

753/835/917

faccia a vista da rifinire

front part to be finished

335

5

0
