Moon

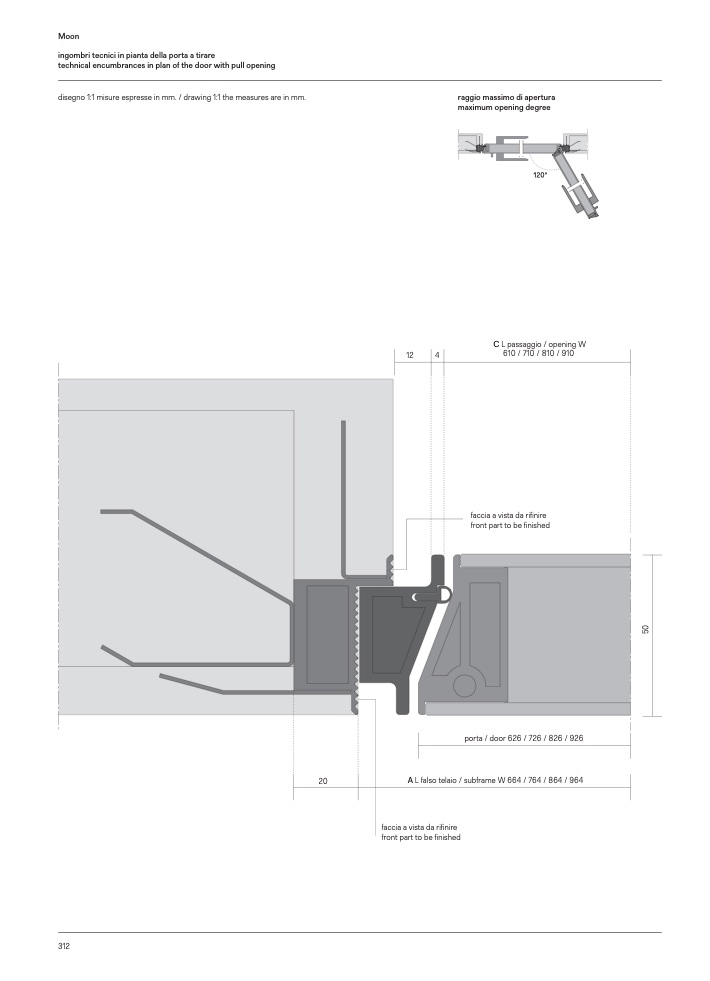

ingombri tecnici in pianta della porta a tirare

technical encumbrances in plan of the door with pull opening

disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.

raggio massimo di apertura

maximum opening degree

120°

12

4

C L passaggio / opening W

610/710/810/910

20

faccia a vista da rifinire

front part to be finished

porta/door626/726/826/926

ALfalsotelaio/subframeW664/764/864/964

faccia a vista da rifinire

front part to be finished

312

5

0
