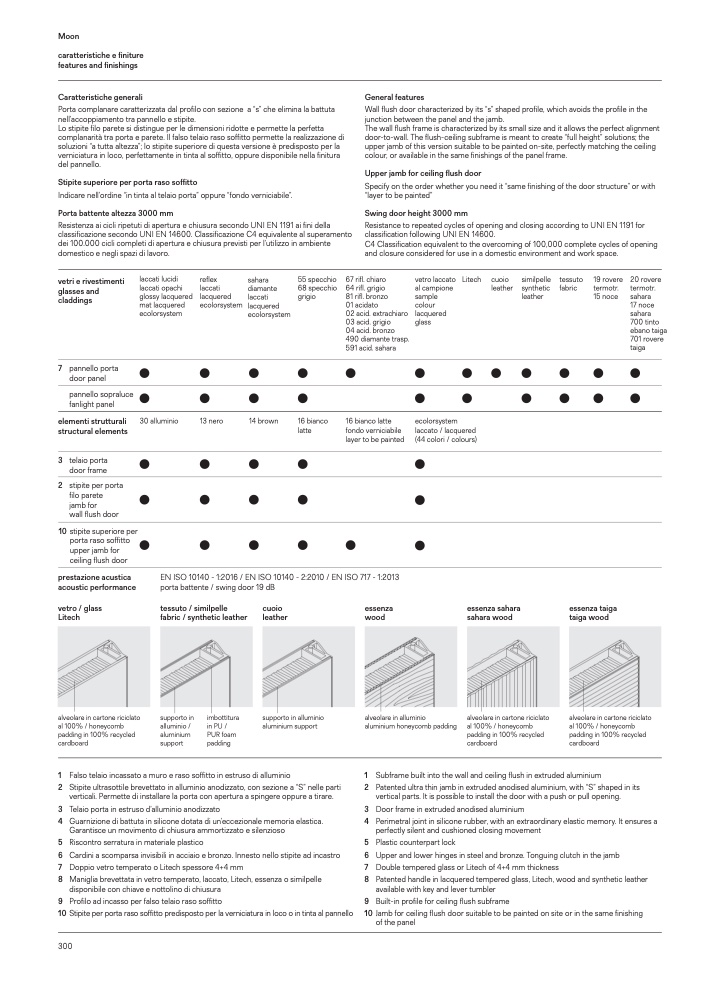

Moon
caratteristiche e finiture
features and finishings
Caratteristiche generali
Porta complanare caratterizzata dal profilo con sezione a “s” che elimina la battuta
nell’accoppiamento tra pannello e stipite.
Lo stipite filo parete si distingue per le dimensioni ridotte e permette la perfetta
complanarità tra porta e parete. Il falso telaio raso soffitto permette la realizzazione di
soluzioni “a tutta altezza”; lo stipite superiore di questa versione è predisposto per la
verniciatura in loco, perfettamente in tinta al soffitto, oppure disponibile nella finitura
del pannello.
Stipite superiore per porta raso soffitto
Indicare nell’ordine “in tinta al telaio porta” oppure “fondo verniciabile”.
Porta battente altezza 3000 mm
Resistenza ai cicli ripetuti di apertura e chiusura secondo UNI EN 1191 ai fini della
classificazione secondo UNI EN 14600. Classificazione C4 equivalente al superamento
dei 100.000 cicli completi di apertura e chiusura previsti per l’utilizzo in ambiente
domestico e negli spazi di lavoro.
General features
Wall flush door characterized by its “s” shaped profile, which avoids the profile in the
junction between the panel and the jamb.
The wall flush frame is characterized by its small size and it allows the perfect alignment
door-to-wall. The flush-ceiling subframe is meant to create “full height” solutions; the
upper jamb of this version suitable to be painted on-site, perfectly matching the ceiling
colour, or available in the same finishings of the panel frame.
Upper jamb for ceiling flush door
Specify on the order whether you need it “same finishing of the door structure” or with
“layer to be painted”
Swing door height 3000 mm
Resistance to repeated cycles of opening and closing according to UNI EN 1191 for
classification following UNI EN 14600.
C4 Classification equivalent to the overcoming of 100,000 complete cycles of opening
and closure considered for use in a domestic environment and work space.
vetri e rivestimenti
glasses and
claddings
7 pannello porta
door panel
pannello sopraluce
fanlight panel
elementi strutturali
structural elements
3 telaio porta
door frame
2 stipite per porta
filo parete
jamb for
wall flush door
10 stipite superiore per
porta raso soffitto
upper jamb for
ceiling flush door
prestazione acustica
acoustic performance
vetro / glass
Litech
alveolare in cartone riciclato
al 100% / honeycomb
padding in 100% recycled
cardboard
sahara
diamante
laccati
laccati lucidi
laccati opachi
glossy lacquered
mat lacquered
ecolorsystem
30 alluminio
reflex
laccati
lacquered
ecolorsystem lacquered
55 specchio
68 specchio
grigio
16 bianco
latte
67 rifl. chiaro
64 rifl. grigio
81 rifl. bronzo
01 acidato
02 acid. extrachiaro
03 acid. grigio
04 acid. bronzo
490 diamante trasp.
591 acid. sahara
16 bianco latte
fondo verniciabile
layer to be painted
vetro laccato
al campione
sample
colour
lacquered
glass
Litech
cuoio
leather
similpelle
synthetic
leather
tessuto
fabric
19 rovere
termotr.
15 noce
20 rovere
termotr.
sahara
17 noce
sahara
700 tinto
ebano taiga
701 rovere
taiga
13 nero
ecolorsystem
14 brown
ecolorsystem
laccato / lacquered
(44 colori / colours)
EN ISO 10140 - 1:2016 / EN ISO 10140 - 2:2010 / EN ISO 717 - 1:2013
porta battente / swing door 19 dB
tessuto / similpelle
fabric / synthetic leather
cuoio
leather
supporto in alluminio
aluminium support
essenza
wood
alveolare in alluminio
aluminium honeycomb padding
essenza sahara
sahara wood
essenza taiga
taiga wood
300
supporto in
alluminio /
aluminium
support
imbottitura
in PU /
PUR foam
padding
alveolare in cartone riciclato
al 100% / honeycomb
padding in 100% recycled
cardboard
alveolare in cartone riciclato
al 100% / honeycomb
padding in 100% recycled
cardboard
1 Falso telaio incassato a muro e raso soffitto in estruso di alluminio
2 Stipite ultrasottile brevettato in alluminio anodizzato, con sezione a “S” nelle parti
verticali. Permette di installare la porta con apertura a spingere oppure a tirare.
3 Telaio porta in estruso d’alluminio anodizzato
4 Guarnizione di battuta in silicone dotata di un’eccezionale memoria elastica.
Garantisce un movimento di chiusura ammortizzato e silenzioso
5 Riscontro serratura in materiale plastico
6 Cardini a scomparsa invisibili in acciaio e bronzo. Innesto nello stipite ad incastro
7 Doppio vetro temperato o Litech spessore 4+4 mm
8 Maniglia brevettata in vetro temperato, laccato, Litech, essenza o similpelle
disponibile con chiave e nottolino di chiusura
9 Profilo ad incasso per falso telaio raso soffitto
10 Stipite per porta raso soffitto predisposto per la verniciatura in loco o in tinta al pannello
1 Subframe built into the wall and ceiling flush in extruded aluminium
2 Patented ultra thin jamb in extruded anodised aluminium, with “S” shaped in its
vertical parts. It is possible to install the door with a push or pull opening.
3 Door frame in extruded anodised aluminium
4 Perimetral joint in silicone rubber, with an extraordinary elastic memory. It ensures a
perfectly silent and cushioned closing movement
5 Plastic counterpart lock
6 Upper and lower hinges in steel and bronze. Tonguing clutch in the jamb
7 Double tempered glass or Litech of 4+4 mm thickness
8 Patented handle in lacquered tempered glass, Litech, wood and synthetic leather
available with key and lever tumbler
9 Built-in profile for ceiling flush subframe
10 Jamb for ceiling flush door suitable to be painted on site or in the same finishing
of the panel
