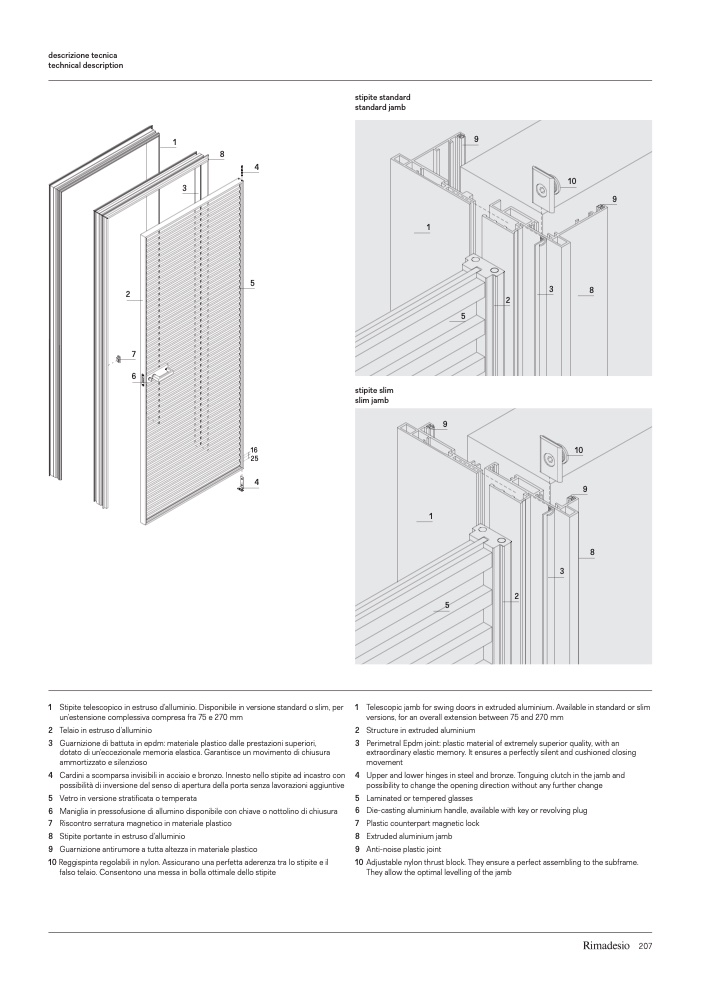

descrizione tecnica

technical description

2

7

6

3

2

1

3

9

1 Stipite telescopico in estruso d’alluminio. Disponibile in versione standard o slim, per

un’estensione complessiva compresa fra 75 e 270 mm

2 Telaio in estruso d’alluminio

3 Guarnizione di battuta in epdm: materiale plastico dalle prestazioni superiori,

dotato di un’eccezionale memoria elastica. Garantisce un movimento di chiusura

ammortizzato e silenzioso

4 Cardini a scomparsa invisibili in acciaio e bronzo. Innesto nello stipite ad incastro con

possibilità di inversione del senso di apertura della porta senza lavorazioni aggiuntive

5 Vetro in versione stratificata o temperata

6 Maniglia in pressofusione di allumino disponibile con chiave o nottolino di chiusura

7 Riscontro serratura magnetico in materiale plastico

8 Stipite portante in estruso d’alluminio

9 Guarnizione antirumore a tutta altezza in materiale plastico

10 Reggispinta regolabili in nylon. Assicurano una perfetta aderenza tra lo stipite e il

falso telaio. Consentono una messa in bolla ottimale dello stipite

1 Telescopic jamb for swing doors in extruded aluminium. Available in standard or slim

versions, for an overall extension between 75 and 270 mm

2 Structure in extruded aluminium

3 Perimetral Epdm joint: plastic material of extremely superior quality, with an

extraordinary elastic memory. It ensures a perfectly silent and cushioned closing

movement

4 Upper and lower hinges in steel and bronze. Tonguing clutch in the jamb and

possibility to change the opening direction without any further change

5 Laminated or tempered glasses

6 Die-casting aluminium handle, available with key or revolving plug

7 Plastic counterpart magnetic lock

8 Extruded aluminium jamb

9 Anti-noise plastic joint

10 Adjustable nylon thrust block. They ensure a perfect assembling to the subframe.

They allow the optimal levelling of the jamb

8

4

5

1

10

9

8

25

4

9

8

3

stipite standard

standard jamb

stipite slim

slim jamb

9

16

10

1

5

2

5
