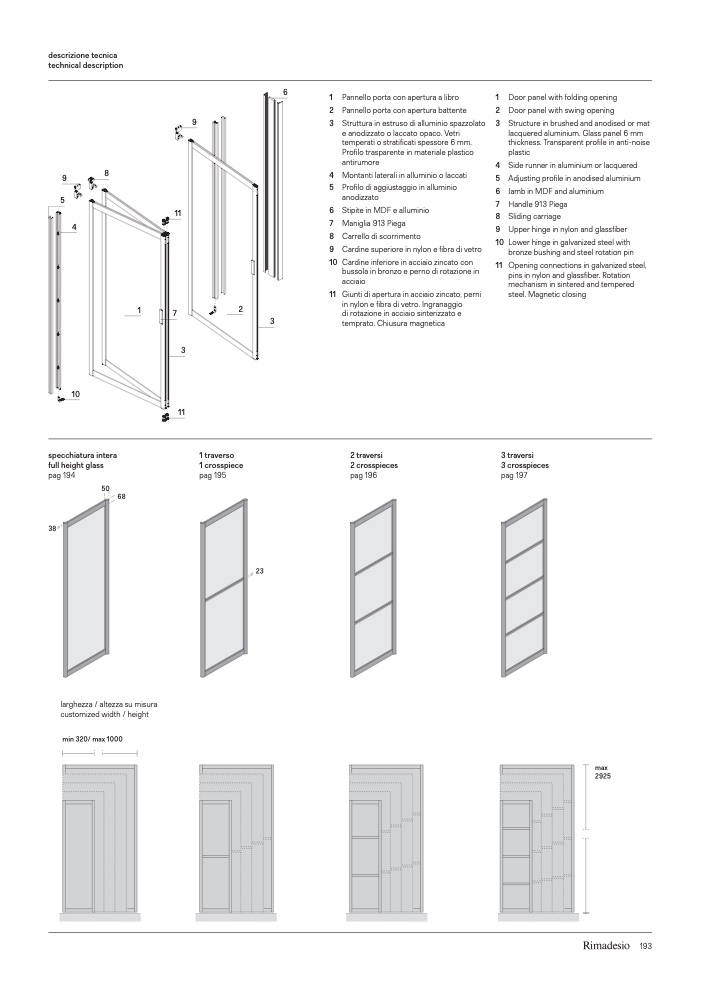

descrizione tecnica

technical description

9

8

5

4

6

1 Pannello porta con apertura a libro

2 Pannello porta con apertura battente

3 Struttura in estruso di alluminio spazzolato

e anodizzato o laccato opaco. Vetri

temperati o stratificati spessore 6 mm.

Profilo trasparente in materiale plastico

antirumore

4 Montanti laterali in alluminio o laccati

5 Profilo di aggiustaggio in alluminio

anodizzato

6 Stipite in MDF e alluminio

7 Maniglia 913 Piega

8 Carrello di scorrimento

9 Cardine superiore in nylon e fibra di vetro

10 Cardineinferioreinacciaiozincatocon

bussola in bronzo e perno di rotazione in

acciaio

11 Giunti di apertura in acciaio zincato, perni

in nylon e fibra di vetro. Ingranaggio

di rotazione in acciaio sinterizzato e

temprato. Chiusura magnetica

2 traversi

2 crosspieces

pag 196

1 Door panel with folding opening

2 Door panel with swing opening

3 Structure in brushed and anodised or mat

lacquered aluminium. Glass panel 6 mm

thickness. Transparent profile in anti-noise

plastic

4 Side runner in aluminium or lacquered

5 Adjusting profile in anodised aluminium

6 Jamb in MDF and aluminium

7 Handle 913 Piega

8 Sliding carriage

9 Upper hinge in nylon and glassfiber

10 Lowerhingeingalvanizedsteelwith

bronze bushing and steel rotation pin

11 Opening connections in galvanized steel,

pins in nylon and glassfiber. Rotation

mechanism in sintered and tempered

steel. Magnetic closing

10

specchiatura intera

full height glass

pag 194

3

11

38

50

68

larghezza / altezza su misura

customized width / height

min 320/ max 1000

1

11

7

2

1 traverso

1 crosspiece

pag 195

9

23

3

3 traversi

3 crosspieces

pag 197

max

2925

193
