componenti
binario a parete
binario a soffitto
binario ad incasso
components
wall rail
ceiling rail
built-in rail
1
9
2
4
3
4
5
7

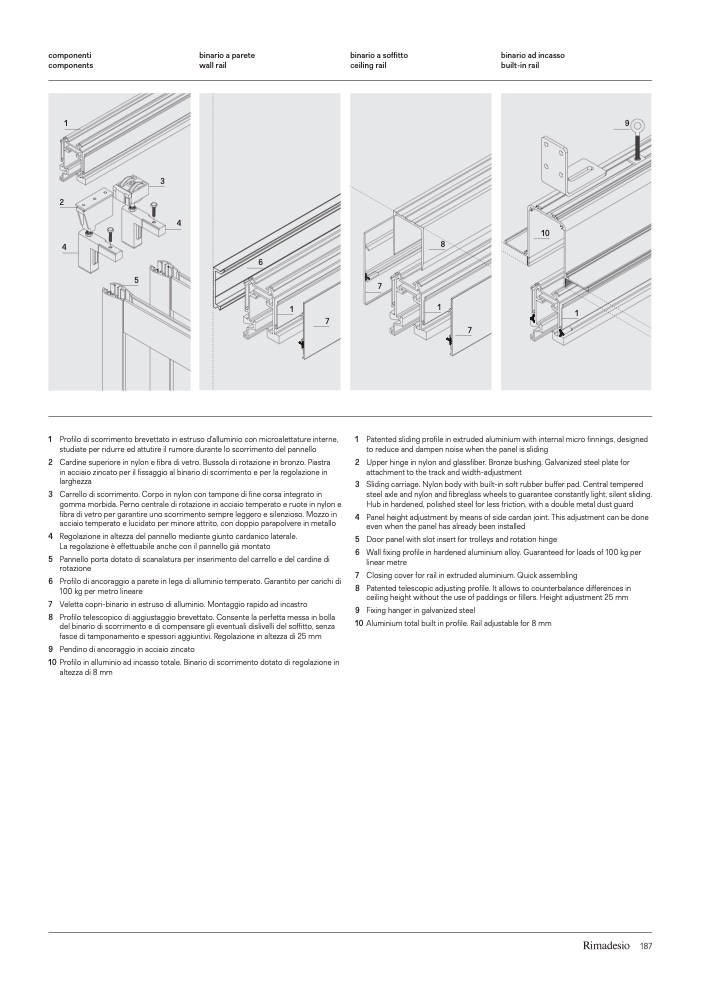

1 Profilo di scorrimento brevettato in estruso d’alluminio con microalettature interne,
studiate per ridurre ed attutire il rumore durante lo scorrimento del pannello
2 Cardine superiore in nylon e fibra di vetro. Bussola di rotazione in bronzo. Piastra
in acciaio zincato per il fissaggio al binario di scorrimento e per la regolazione in
larghezza
3 Carrello di scorrimento. Corpo in nylon con tampone di fine corsa integrato in
gomma morbida. Perno centrale di rotazione in acciaio temperato e ruote in nylon e
fibra di vetro per garantire uno scorrimento sempre leggero e silenzioso. Mozzo in
acciaio temperato e lucidato per minore attrito, con doppio parapolvere in metallo
4 Regolazione in altezza del pannello mediante giunto cardanico laterale.
La regolazione è effettuabile anche con il pannello gi
à montato
5 Pannello porta dotato di scanalatura per inserimento del carrello e del cardine di
rotazione
6 Profilo di ancoraggio a parete in lega di alluminio temperato. Garantito per carichi di
100 kg per metro lineare
7 Veletta copri-binario in estruso di alluminio. Montaggio rapido ad incastro
8 Profilo telescopico di aggiustaggio brevettato. Consente la perfetta messa in bolla
del binario di scorrimento e di compensare gli eventuali dislivelli del soffitto, senza
fasce di tamponamento e spessori aggiuntivi. Regolazione in altezza di 25 mm
9 Pendino di ancoraggio in acciaio zincato
10 Profilo in alluminio ad incasso totale. Binario di scorrimento dotato di regolazione in
altezza di 8 mm
1 Patented sliding profile in extruded aluminium with internal micro finnings, designed
to reduce and dampen noise when the panel is sliding
2 Upper hinge in nylon and glassfiber. Bronze bushing. Galvanized steel plate for
attachment to the track and width-adjustment
3 Sliding carriage. Nylon body with built-in soft rubber buffer pad. Central tempered
steel axle and nylon and fibreglass wheels to guarantee constantly light, silent sliding.
Hub in hardened, polished steel for less friction, with a double metal dust guard
4 Panel height adjustment by means of side cardan joint. This adjustment can be done
even when the panel has already been installed
5 Door panel with slot insert for trolleys and rotation hinge
6 Wall fixing profile in hardened aluminium alloy. Guaranteed for loads of 100 kg per
linear metre
7 Closing cover for rail in extruded aluminium. Quick assembling
8 Patented telescopic adjusting profile. It allows to counterbalance differences in
ceiling height without the use of paddings or fillers. Height adjustment 25 mm
9 Fixing hanger in galvanized steel
10 Aluminium total built in profile. Rail adjustable for 8 mm
6
8
1
7
1
7
1
10
