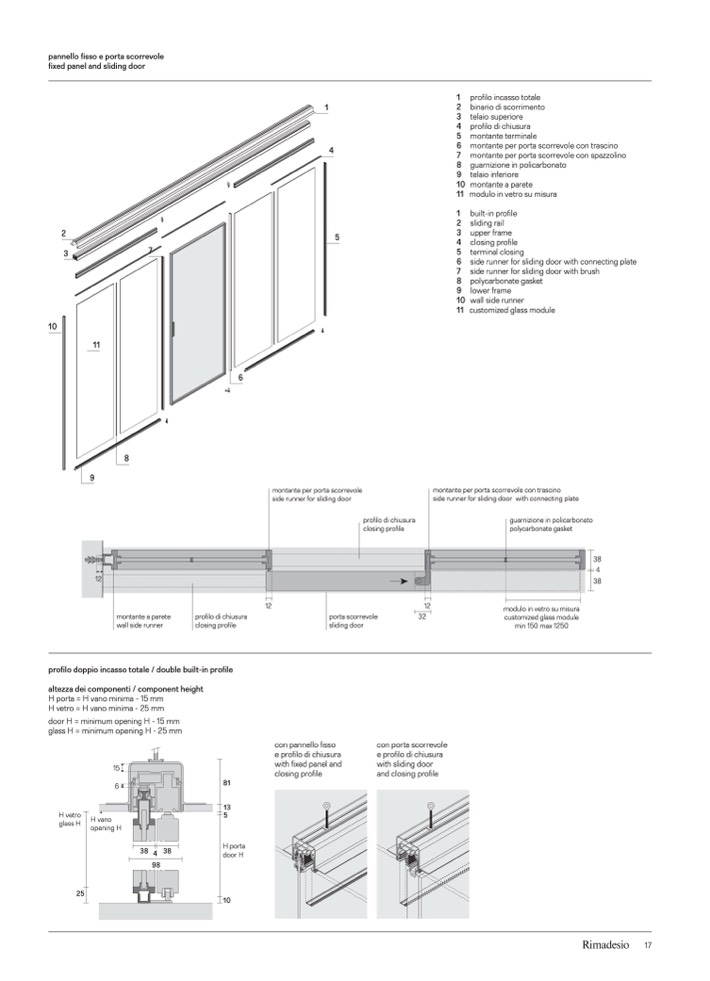

pannello fisso e porta scorrevole

fixed panel and sliding door

2

5

3

10

11

7

H vetro

glass H

81

13

5

H porta

door H

25

10

8

9

12

montante per porta scorrevole

side runner for sliding door

montante per porta scorrevole con trascino

side runner for sliding door with connecting plate

guarnizione in policarbonato

polycarbonate gasket

modulo in vetro su misura

customized glass module

min 150 max 1250

15

6

H vano

opening H

con pannello fisso

e profilo di chiusura

with fixed panel and

closing profile

con porta scorrevole

e profilo di chiusura

with sliding door

and closing profile

montante a parete

wall side runner

profilo di chiusura

closing profile

porta scorrevole

sliding door

profilo doppio incasso totale / double built-in profile

altezza dei componenti / component height

Hporta=Hvanominima-15mm

Hvetro=Hvanominima-25mm

door H = minimum opening H - 15 mm

glass H = minimum opening H - 25 mm

38

4

38

98

6

12

12

32

1

1 profilo incasso totale

2 binario di scorrimento

3 telaio superiore

4 profilo di chiusura

5 montante terminale

6 montante per porta scorrevole con trascino

7 montante per porta scorrevole con spazzolino

8 guarnizione in policarbonato

9 telaio inferiore

10 montanteaparete

11 moduloinvetrosumisura

1 built-in profile

2 sliding rail

3 upper frame

4 closing profile

5 terminal closing

6 side runner for sliding door with connecting plate

7 side runner for sliding door with brush

8 polycarbonate gasket

9 lower frame

10 wallsiderunner

11 customizedglassmodule

4

profilo di chiusura

closing profile
