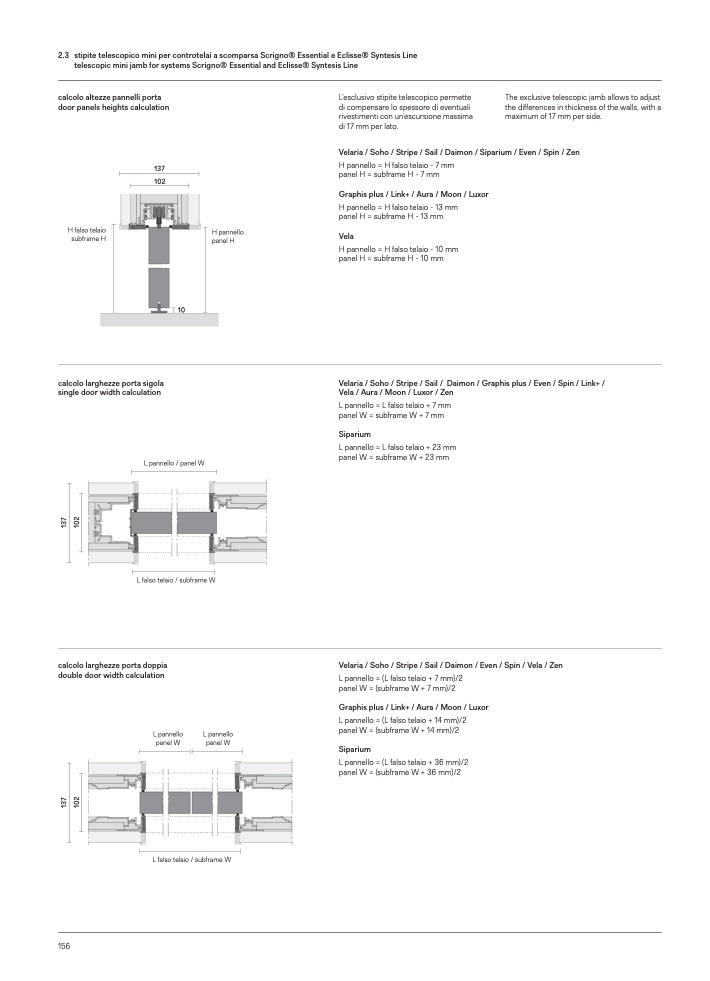

2.3 stipitetelescopicominipercontrotelaiascomparsaScrigno®EssentialeEclisse®SyntesisLine

telescopic mini jamb for systems Scrigno® Essential and Eclisse® Syntesis Line

calcolo altezze pannelli porta

door panels heights calculation

L’esclusivo stipite telescopico permette

di compensare lo spessore di eventuali

rivestimenti con un’escursione massima

di 17 mm per lato.

The exclusive telescopic jamb allows to adjust

the differences in thickness of the walls, with a

maximum of 17 mm per side.

H falso telaio

subframe H

137

102

10

H pannello

panel H

Velaria / Soho / Stripe / Sail / Daimon / Siparium / Even / Spin / Zen

H pannello = H falso telaio - 7 mm

panelH=subframeH-7mm

Graphis plus / Link+ / Aura / Moon / Luxor

H pannello = H falso telaio - 13 mm

panelH=subframeH-13mm

Vela

H pannello = H falso telaio - 10 mm

panelH=subframeH-10mm

Velaria / Soho / Stripe / Sail / Daimon / Graphis plus / Even / Spin / Link+ /

Vela / Aura / Moon / Luxor / Zen

L pannello = L falso telaio + 7 mm

panelW=subframeW+7mm

Siparium

L pannello = L falso telaio + 23 mm

panelW=subframeW+23mm

calcolo larghezze porta sigola

single door width calculation

L pannello / panel W

calcolo larghezze porta doppia

double door width calculation

L pannello

panel W

L pannello

panel W

Velaria / Soho / Stripe / Sail / Daimon / Even / Spin / Vela / Zen

L pannello = (L falso telaio + 7 mm)/2

panel W = (subframe W + 7 mm)/2

Graphis plus / Link+ / Aura / Moon / Luxor

L pannello = (L falso telaio + 14 mm)/2

panel W = (subframe W + 14 mm)/2

Siparium

L pannello = (L falso telaio + 36 mm)/2

panel W = (subframe W + 36 mm)/2

L falso telaio / subframe W

1

3

7

1

3

7

1

0

2

1

0

2

L falso telaio / subframe W

156
