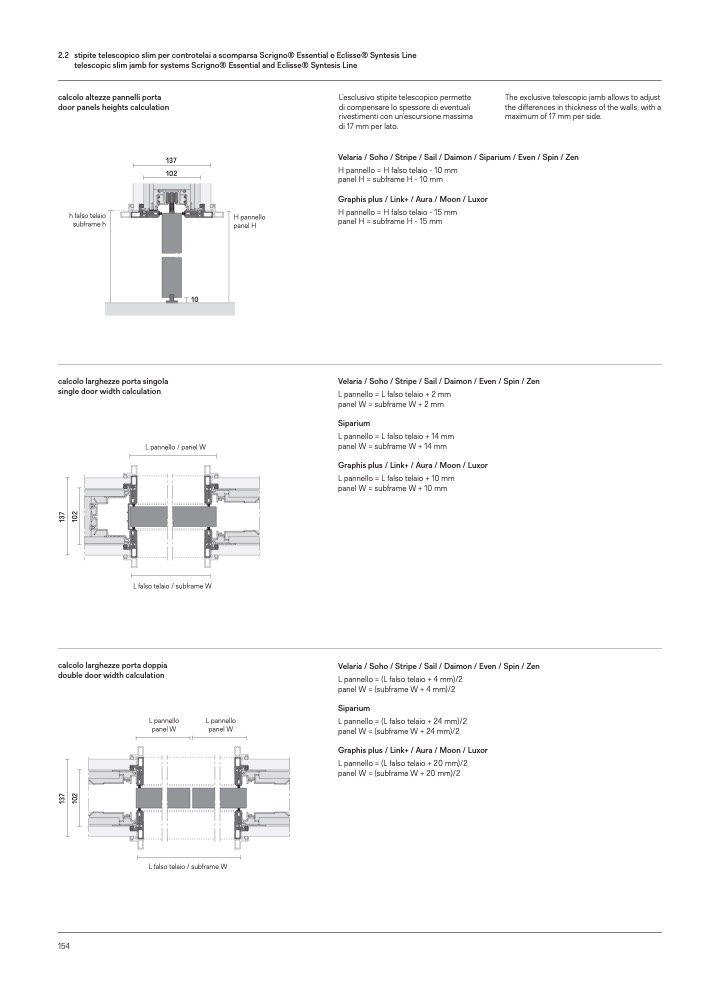

2.2 stipitetelescopicoslimpercontrotelaiascomparsaScrigno®EssentialeEclisse®SyntesisLine

telescopic slim jamb for systems Scrigno® Essential and Eclisse® Syntesis Line

calcolo altezze pannelli porta

door panels heights calculation

L’esclusivo stipite telescopico permette

di compensare lo spessore di eventuali

rivestimenti con un’escursione massima

di 17 mm per lato.

The exclusive telescopic jamb allows to adjust

the differences in thickness of the walls, with a

maximum of 17 mm per side.

h falso telaio

subframe h

137

102

10

H pannello

panel H

Velaria / Soho / Stripe / Sail / Daimon / Siparium / Even / Spin / Zen

H pannello = H falso telaio - 10 mm

panelH=subframeH-10mm

Graphis plus / Link+ / Aura / Moon / Luxor

H pannello = H falso telaio - 15 mm

panelH=subframeH-15mm

calcolo larghezze porta singola

single door width calculation

Velaria / Soho / Stripe / Sail / Daimon / Even / Spin / Zen

L pannello = L falso telaio + 2 mm

panelW=subframeW+2mm

Siparium

L pannello = L falso telaio + 14 mm

panel W = subframe W + 14 mm

Graphis plus / Link+ / Aura / Moon / Luxor

L pannello = L falso telaio + 10 mm

panelW=subframeW+10mm

L pannello / panel W

L falso telaio / subframe W

calcolo larghezze porta doppia

double door width calculation

L pannello

panel W

Velaria / Soho / Stripe / Sail / Daimon / Even / Spin / Zen

L pannello = (L falso telaio + 4 mm)/2

panel W = (subframe W + 4 mm)/2

Siparium

L pannello = (L falso telaio + 24 mm)/2

panel W = (subframe W + 24 mm)/2

Graphis plus / Link+ / Aura / Moon / Luxor

L pannello = (L falso telaio + 20 mm)/2

panel W = (subframe W + 20 mm)/2

1

3

7

1

3

7

1

0

2

1

0

2

154

L falso telaio / subframe W

L pannello

panel W
