stipite s3 - ingombri tecnici in altezza
s3 standard jamb - technical encumbrances in height

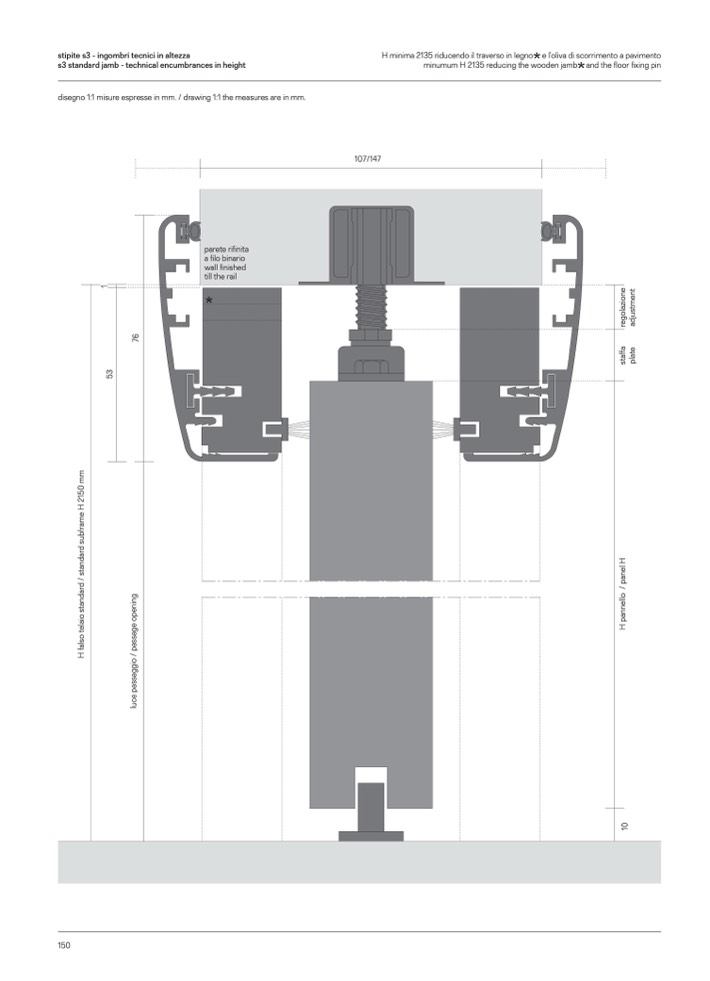

disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.
H minima 2135 riducendo il traverso in legno
*
e l’oliva di scorrimento a pavimento
minumum H 2135 reducing the wooden jamb
*
and the floor fixing pin
107/147
parete rifinita
a filo binario
wall finished
till the rail
*
