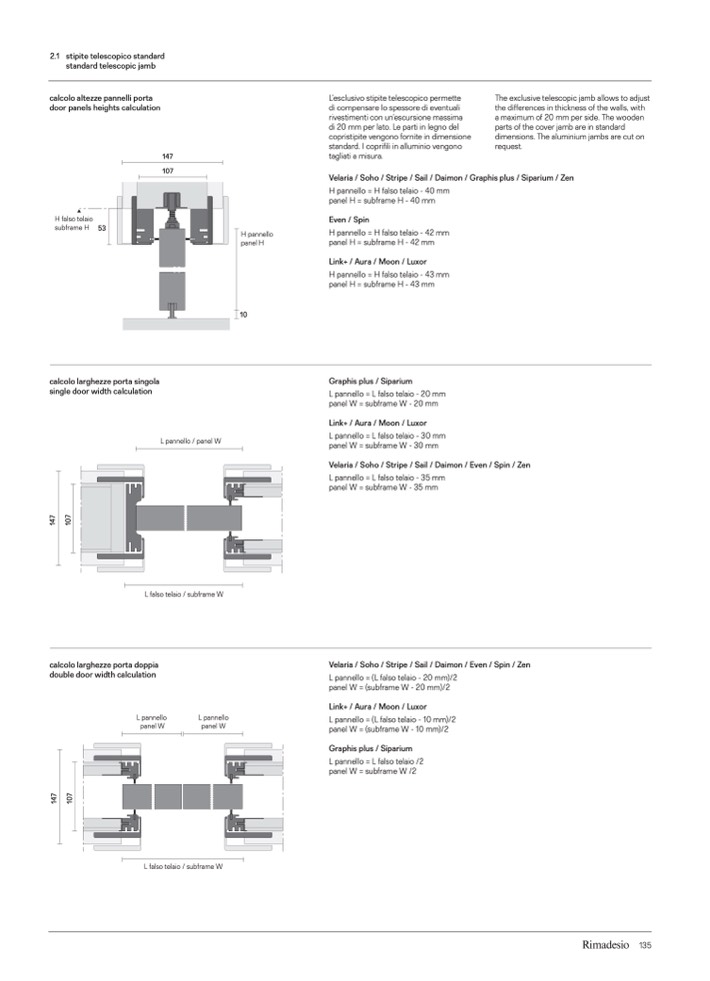

2.1 stipite telescopico standard

standard telescopic jamb

calcolo altezze pannelli porta

door panels heights calculation

H falso telaio

subframe H 53

147

107

L’esclusivo stipite telescopico permette

di compensare lo spessore di eventuali

rivestimenti con un’escursione massima

di 20 mm per lato. Le parti in legno del

copristipite vengono fornite in dimensione

standard. I coprifili in alluminio vengono

tagliati a misura.

Velaria / Soho / Stripe / Sail / Daimon / Graphis plus / Siparium / Zen

H pannello = H falso telaio - 40 mm

panelH=subframeH-40mm

Even / Spin

H pannello = H falso telaio - 42 mm

panel H = subframe H - 42 mm

Link+ / Aura / Moon / Luxor

H pannello = H falso telaio - 43 mm

panelH=subframeH-43mm

Graphis plus / Siparium

L pannello = L falso telaio - 20 mm

panelW=subframeW-20mm

Link+ / Aura / Moon / Luxor

L pannello = L falso telaio - 30 mm

panelW=subframeW-30mm

Velaria / Soho / Stripe / Sail / Daimon / Even / Spin / Zen

L pannello = L falso telaio - 35 mm

panelW=subframeW-35mm

The exclusive telescopic jamb allows to adjust

the differences in thickness of the walls, with

a maximum of 20 mm per side. The wooden

parts of the cover jamb are in standard

dimensions. The aluminium jambs are cut on

request.

H pannello

panel H

10

calcolo larghezze porta singola

single door width calculation

L pannello / panel W

L falso telaio / subframe W

calcolo larghezze porta doppia

double door width calculation

L pannello

panel W

L pannello

panel W

Velaria / Soho / Stripe / Sail / Daimon / Even / Spin / Zen

L pannello = (L falso telaio - 20 mm)/2

panel W = (subframe W - 20 mm)/2

Link+ / Aura / Moon / Luxor

L pannello = (L falso telaio - 10 mm)/2

panel W = (subframe W - 10 mm)/2

Graphis plus / Siparium

L pannello = L falso telaio /2

panel W = subframe W /2

L falso telaio / subframe W

135

1

4

7

1

4

7

1

0

7

1

0

7
