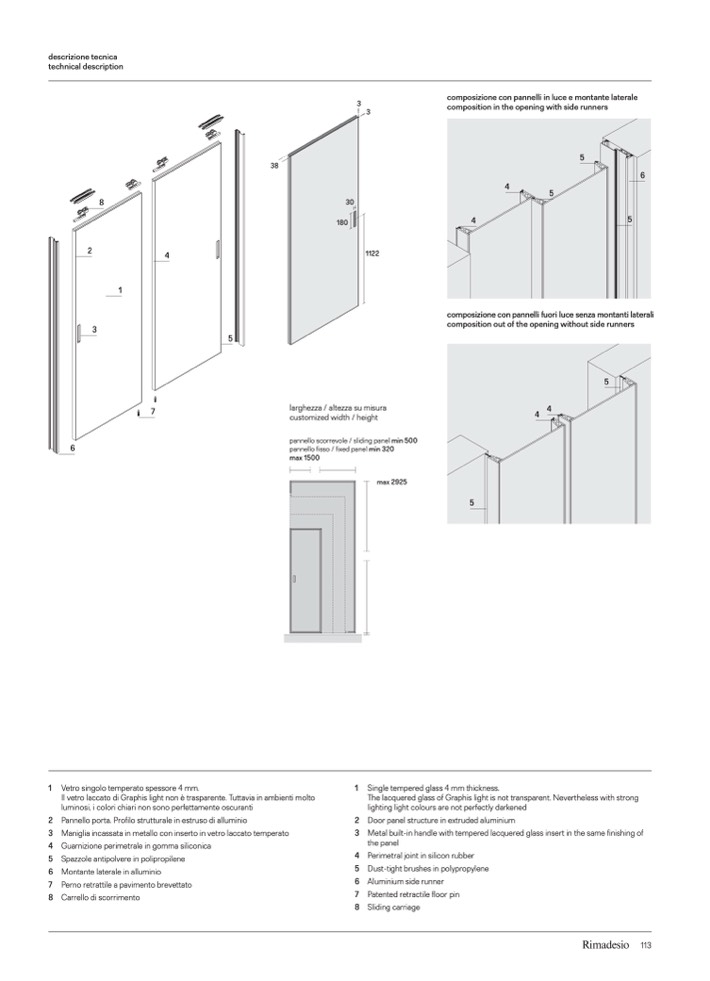

descrizione tecnica

technical description

6

2

3

4

8

30

180

4

5

1

7

larghezza / altezza su misura

customized width / height

pannello scorrevole / sliding panel min 500

pannello fisso / fixed panel min 320

max 1500

max 2925

4

4

1 Vetro singolo temperato spessore 4 mm.

Il vetro laccato di Graphis light non è trasparente. Tuttavia in ambienti molto

luminosi, i colori chiari non sono perfettamente oscuranti

2 Pannello porta. Profilo strutturale in estruso di alluminio

3 Maniglia incassata in metallo con inserto in vetro laccato temperato

4 Guarnizione perimetrale in gomma siliconica

5 Spazzole antipolvere in polipropilene

6 Montante laterale in alluminio

7 Perno retrattile a pavimento brevettato

8 Carrello di scorrimento

1 Single tempered glass 4 mm thickness.

The lacquered glass of Graphis light is not transparent. Nevertheless with strong

lighting light colours are not perfectly darkened

2 Door panel structure in extruded aluminium

3 Metal built-in handle with tempered lacquered glass insert in the same finishing of

the panel

4 Perimetral joint in silicon rubber

5 Dust-tight brushes in polypropylene

6 Aluminium side runner

7 Patented retractile floor pin

8 Sliding carriage

5

38

3

3

1122

composizione con pannelli in luce e montante laterale

composition in the opening with side runners

5

6

composizione con pannelli fuori luce senza montanti laterali

composition out of the opening without side runners

5

4

5

5
