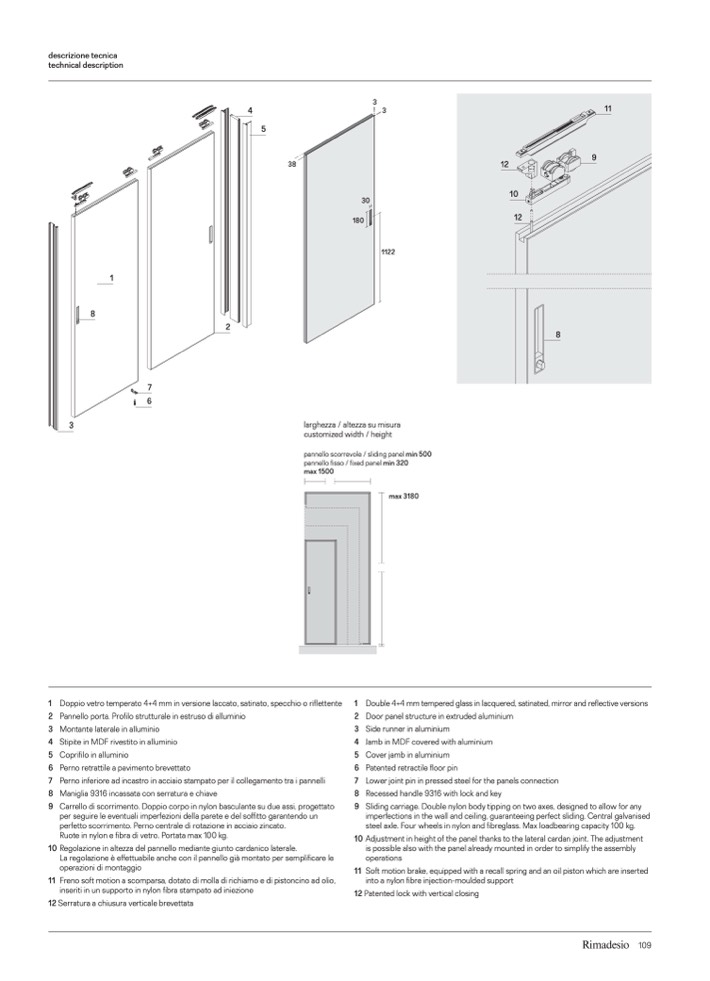

descrizione tecnica

technical description

3

larghezza / altezza su misura

customized width / height

pannello scorrevole / sliding panel min 500

pannello fisso / fixed panel min 320

max 1500

1

8

7

6

1 Doppio vetro temperato 4+4 mm in versione laccato, satinato, specchio o riflettente

2 Pannello porta. Profilo strutturale in estruso di alluminio

3 Montante laterale in alluminio

4 Stipite in MDF rivestito in alluminio

5 Coprifilo in alluminio

6 Perno retrattile a pavimento brevettato

7 Perno inferiore ad incastro in acciaio stampato per il collegamento tra i pannelli

8 Maniglia 9316 incassata con serratura e chiave

9 Carrello di scorrimento. Doppio corpo in nylon basculante su due assi, progettato

per seguire le eventuali imperfezioni della parete e del soffitto garantendo un

perfetto scorrimento. Perno centrale di rotazione in acciaio zincato.

Ruote in nylon e fibra di vetro. Portata max 100 kg.

10 Regolazione in altezza del pannello mediante giunto cardanico laterale.

La regolazione è effettuabile anche con il pannello gi

à montato per semplificare le

operazioni di montaggio

11 Freno soft motion a scomparsa, dotato di molla di richiamo e di pistoncino ad olio,

inseriti in un supporto in nylon fibra stampato ad iniezione

12 Serratura a chiusura verticale brevettata

1 Double 4+4 mm tempered glass in lacquered, satinated, mirror and reflective versions

2 Door panel structure in extruded aluminium

3 Side runner in aluminium

4 Jamb in MDF covered with aluminium

5 Cover jamb in aluminium

6 Patented retractile floor pin

7 Lower joint pin in pressed steel for the panels connection

8 Recessed handle 9316 with lock and key

9 Sliding carriage. Double nylon body tipping on two axes, designed to allow for any

imperfections in the wall and ceiling, guaranteeing perfect sliding. Central galvanised

steel axle. Four wheels in nylon and fibreglass. Max loadbearing capacity 100 kg.

10 Adjustment in height of the panel thanks to the lateral cardan joint. The adjustment

is possible also with the panel already mounted in order to simplify the assembly

operations

11 Softmotionbrake,equippedwitharecallspringandanoilpistonwhichareinserted

into a nylon fibre injection-moulded support

12 Patented lock with vertical closing
