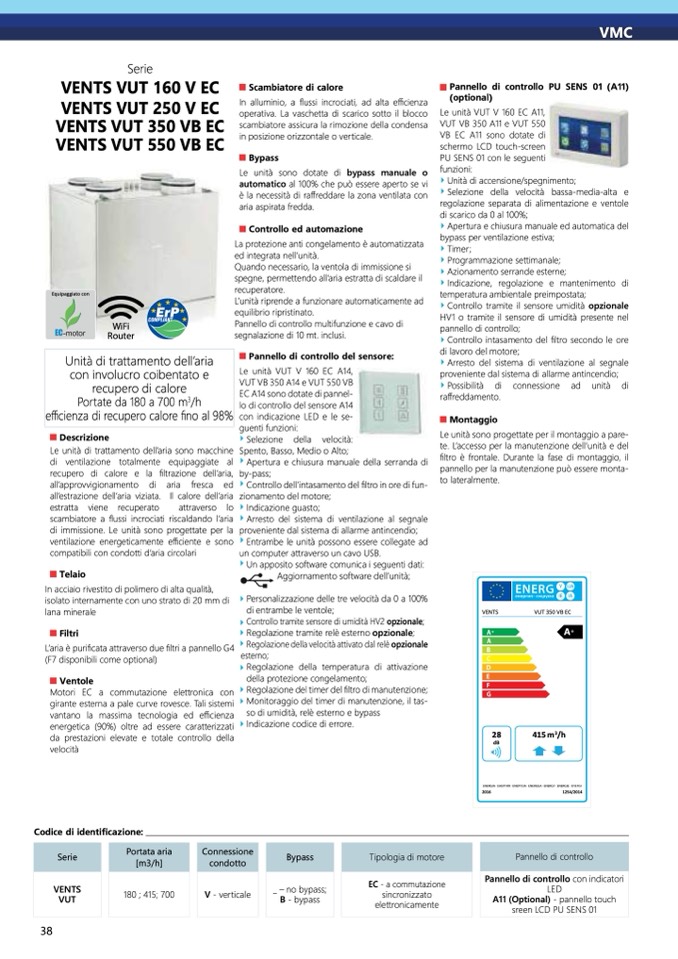

VMC
Serie
VENTS VUT 160 V EC
VENTS VUT 250 V EC
VENTS VUT 350 VB EC
VENTS VUT 550 VB EC
Equipaggiato con
Descrizione
Le unità di trattamento dell’aria sono macchine
di ventilazione totalmente equipaggiate al
recupero di calore e la filtrazione dell’aria,
all’approvvigionamento di aria fresca ed
all’estrazione dell’aria viziata. Il calore dell’aria
estratta viene recuperato
attraverso lo
scambiatore a flussi incrociati riscaldando l’aria
di immissione. Le unità sono progettate per la
ventilazione energeticamente efficiente e sono
compatibili con condotti d’aria circolari
Telaio
In acciaio rivestito di polimero di alta qualità,
isolato internamente con uno strato di 20 mm di
lana minerale
Filtri
L’aria è purificata attraverso due filtri a pannello G4
(F7 disponibili come optional)
Ventole
Motori EC a commutazione elettronica con
girante esterna a pale curve rovesce. Tali sistemi
vantano la massima tecnologia ed e
fficienza
energetica (90%) oltre ad essere caratterizzati
da prestazioni elevate e totale controllo della
velocità
Codice di identificazione:
Pannello di controllo PU SENS 01 (A11)
(optional)
Le unità VUT V 160 EC A11,
VUTVB350A11eVUT550
VB EC A11 sono dotate di
schermo LCD touch-screen
PU SENS 01 con le seguenti
funzioni:
Unità di accensione/spegnimento;
Selezione della velocità bassa-media-alta e
regolazione separata di alimentazione e ventole
di scarico da 0 al 100%;
Apertura e chiusura manuale ed automatica del
bypass per ventilazione estiva;
Timer ;
Programmazione settimanale;
Azionamento serrande esterne;
Indicazione, regolazione e mantenimento di
temperatura ambientale preimpostata;
Controllo tramite il sensore umidità opzionale
HV1 o tramite il sensore di umidità presente nel
pannello di controllo;
Controllo intasamento del filtro secondo le ore
di lavoro del motore;
Arresto del sistema di ventilazione al segnale
proveniente dal sistema di allarme antincendio;
Possibilità di connessione ad unità di
raffreddamento.
Montaggio
Le unità sono progettate per il montaggio a pare-
te. L’accesso per la manutenzione dell’unità e del
filtro è frontale. Durante la fase di montaggio, il
pannello per la manutenzione può essere monta-
to lateralmente.
WiFi
Router
Scambiatore di calore
In alluminio, a flussi incrociati, ad alta efficienza
operativa. La vaschetta di scarico sotto il blocco
scambiatore assicura la rimozione della condensa
in posizione orizzontale o verticale.
Bypass
Le unità sono dotate di bypass manuale o
automatico al 100% che può essere aperto se vi
è la necessità di raffreddare la zona ventilata con
aria aspirata fredda.
Controllo ed automazione
La protezione anti congelamento è automatizzata
ed integrata nell’unità.
Quando necessario, la ventola di immissione si
spegne, permettendo all’aria estratta di scaldare il
recuperatore.
L’unità riprende a funzionare automaticamente ad
equilibrio ripristinato.
Pannello di controllo multifunzione e cavo di
segnalazione di 10 mt. inclusi.
Pannello di controllo del sensore:
Le unità VUT V 160 EC A14,
VUTVB350A14eVUT550VB
EC A14 sono dotate di pannel-
lo di controllo del sensore A14
con indicazione LED e le se-
guenti funzioni:
Selezione della velocità:
Spento, Basso, Medio o Alto;
Aperturaechiusuramanualedellaserrandadi
by-pass;
Controllo dell’intasamento del filtro in ore di fun-
zionamento del motore;
Indicazione guasto;
Arresto del sistema di ventilazione al segnale
proveniente dal sistema di allarme antincendio;
Entrambe le unità possono essere collegate ad
un computer attraverso un cavo USB.
Un apposito software comunica i seguenti dati:
Aggiornamento software dell’unità;
Personalizzazione delle tre velocità da 0 a 100%
di entrambe le ventole;
Controllo tramite sensore di umidità HV2 opzionale;
Regolazione tramite relè esterno opzionale;
Regolazione della velocità attivato dal relè opzionale
esterno;
Regolazione della temperatura di attivazione
della protezione congelamento;
Regolazione del timer del filtro di manutenzione;
Monitoraggio del timer di manutenzione, il tas-
so di umidità, relè esterno e bypass
Indicazione codice di errore.
Unità di trattamento dell’aria
con involucro coibentato e
recupero di calore
Portate da 180 a 700 m
3
/h
efficienza di recupero calore fino al 98%
VENTS
VUT 350 VB EC
A
++
+
A
A
28
415m
3
/h
dB
ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE
2016
1254/2014
Pannello di controllo
Pannello di controllo con indicatori
LED
A11 (Optional) - pannello touch
sreen LCD PU SENS 01
Serie
VENTS
VUT
Portata aria
[m3/h]
180 ; 415; 700
Connessione
condotto
V - verticale
Bypass
_ – no bypass;
B - bypass
Tipologia di motore
EC - a commutazione
sincronizzato
elettronicamente
38
