ENERGIE ALTERNATIVE

ENERGIE ALTERNATIVE

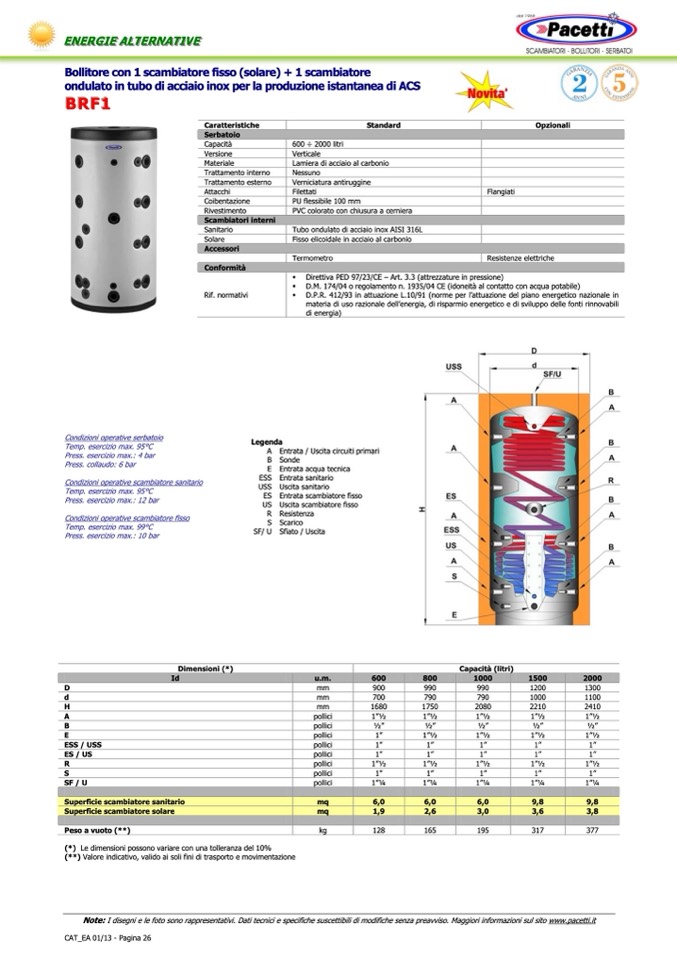

Bollitore con 1 scambiatore fisso (solare) + 1 scambiatore

ondulato in tubo di acciaio inox per la produzione istantanea di ACS

BRF1

BRF1

Condizioni operative serbatoio

Temp. esercizio max. 95°C

Press. esercizio max.: 4 bar

Press. collaudo: 6 bar

Caratteristiche

Serbatoio

Capacità

Versione

Materiale

Trattamento interno

Trattamento esterno

Attacchi

Coibentazione

Rivestimento

Scambiatori interni

Sanitario

Solare

Accessori

Conformità

Rif. normativi

Opzionali

Standard

600 ÷ 2000 litri

Verticale

Lamiera di acciaio al carbonio

Nessuno

Verniciatura antiruggine

Filettati

PU flessibile 100 mm

PVC colorato con chiusura a cerniera

Termometro

Flangiati

Tubo ondulato di acciaio inox AISI 316L

Fisso elicoidale in acciaio al carbonio

�

�

�

Resistenze elettriche

Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)

D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con acqua potabile)

D.P.R. 412/93 in attuazione L.10/91 (norme per l’attuazione del piano energetico nazionale in

materia di uso razionale dell’energia, di risparmio energetico e di sviluppo delle fonti rinnovabili

di energia)

Legenda

Condizioni operative scambiatore sanitario

Temp. esercizio max. 95°C

Press. esercizio max.: 12 bar

Condizioni operative scambiatore fisso

Temp. esercizio max. 99°C

Press. esercizio max.: 10 bar

A

B

E

ESS

USS

ES

US

R

S

SF/ U

Entrata / Uscita circuiti primari

Sonde

Entrata acqua tecnica

Entrata sanitario

Uscita sanitario

Entrata scambiatore fisso

Uscita scambiatore fisso

Resistenza

Scarico

Sfiato / Uscita

Dimensioni (*)

Id

Capacità (litri)

u.m.

600

800

1000

1500

mm

900

990

990

1200

mm

700

790

790

1000

mm

1680

1750

2080

2210

pollici

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

pollici

1⁄2”

1⁄2”

1⁄2”

1⁄2”

pollici

1”

1”1⁄2

1”1⁄2

1”1⁄2

pollici

1”

1”

1”

1”

pollici

1”

1”

1”

1”

pollici

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

pollici

1”

1”

1”

1”

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

mq

6,0

6,0

6,0

9,8

mq

1,9

2,6

3,0

3,6

kg

128

165

195

317

D

d

H

A

B

E

ESS / USS

ES / US

R

S

1”

SF / U

1”1⁄4

Superficie scambiatore sanitario

9,8

Superficie scambiatore solare

3,8

Peso a vuoto (**)

377

(*) Le dimensioni possono variare con una tolleranza del 10%

(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_EA 01/13 - Pagina 26

2000

1300

1100

2410

1”1⁄2

1⁄2”

1”1⁄2

1”

1”

1”1⁄2
