ENERGIE ALTERNATIVE

ENERGIE ALTERNATIVE

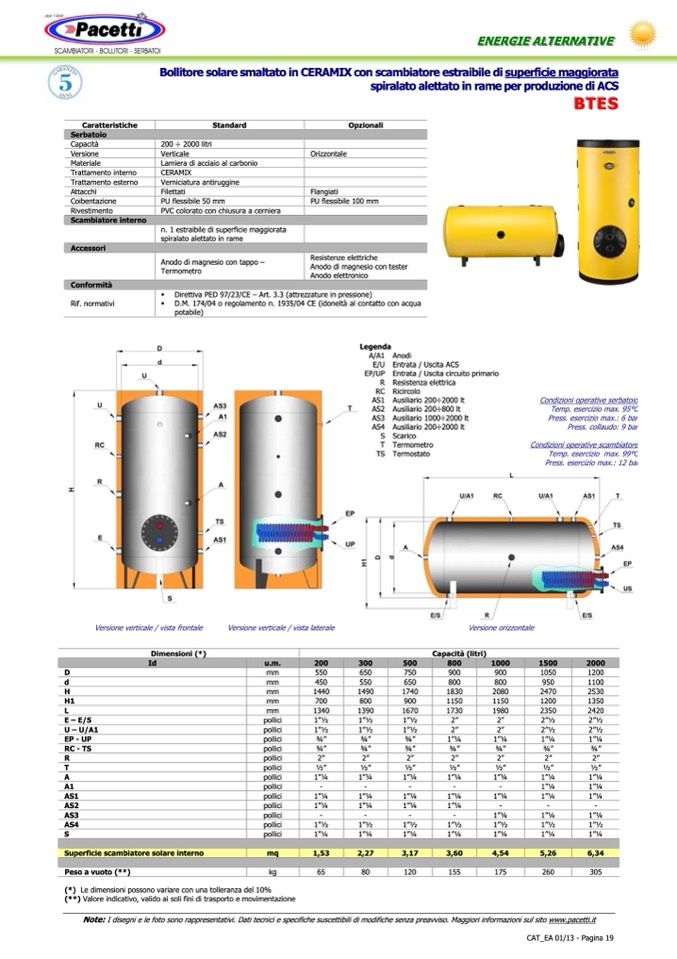

Bollitore solare smaltato in CERAMIX con scambiatore estraibile di superficie maggiorata

spiralato alettato in rame per produzione di ACS

Standard

BTES

BTES

Caratteristiche

Opzionali

Serbatoio

Capacità

Versione

Orizzontale

Materiale

Trattamento interno

Trattamento esterno

Attacchi

Flangiati

Coibentazione

PU flessibile 100 mm

Rivestimento

Scambiatore interno

200 ÷ 2000 litri

Verticale

Lamiera di acciaio al carbonio

CERAMIX

Verniciatura antiruggine

Filettati

PU flessibile 50 mm

PVC colorato con chiusura a cerniera

n. 1 estraibile di superficie maggiorata

spiralato alettato in rame

Accessori

Conformità

Rif. normativi

Resistenze elettriche

Anodo di magnesio con tester

Anodo elettronico

� Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)

� D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con acqua

Anodo di magnesio con tappo –

Termometro

potabile)

Legenda

A/A1 Anodi

E/U Entrata / Uscita ACS

EP/UP Entrata / Uscita circuito primario

R Resistenza elettrica

RC Ricircolo

AS1 Ausiliario 200÷2000 lt

AS2 Ausiliario 200÷800 lt

AS3 Ausiliario 1000÷2000 lt

AS4 Ausiliario 200÷2000 lt

S Scarico

T Termometro

TS Termostato

Condizioni operative serbatoio

Temp. esercizio max. 95°C

Press. esercizio max.: 6 bar

Press. collaudo: 9 bar

Condizioni operative scambiatore

Temp. esercizio max. 99°C

Press. esercizio max.: 12 bar

Versione verticale / vista frontale

Dimensioni (*)

Id

Versione verticale / vista laterale

Versione orizzontale

Capacità (litri)

u.m.

200

300

500

800

1000

1500

mm

550

650

750

900

900

1050

mm

450

550

650

800

800

950

mm

1440

1490

1740

1830

2080

2470

mm

700

800

900

1150

1150

1200

mm

1340

1390

1670

1730

1980

2350

pollici

1”1⁄2

1”1⁄2

1”1⁄2

2”

2”

2”1⁄2

pollici

1”1⁄2

1”1⁄2

1”1⁄2

2”

2”

2”1⁄2

pollici

3⁄4”

3⁄4”

3⁄4”

1”1⁄4

1”1⁄4

1”1⁄4

pollici

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

pollici

2”

2”

2”

2”

2”

2”

pollici

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

pollici

-

-

-

-

-

1”1⁄4

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

-

-

pollici

-

-

-

-

1”1⁄4

1”1⁄4

pollici

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

2000

D

d

H

H1

L

E – E/S

U – U/A1

EP - UP

RC - TS

R

2”

T

1⁄2”

A

1”1⁄4

A1

1”1⁄4

AS1

1”1⁄4

AS2

-

AS3

1”1⁄4

AS4

1”1⁄2

S

1”1⁄4

Superficie scambiatore solare interno

6,34

Peso a vuoto (**)

305

(*) Le dimensioni possono variare con una tolleranza del 10%

(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_EA 01/13 - Pagina 19

1200

1100

2530

1350

2420

2”1⁄2

2”1⁄2

1”1⁄4

3⁄4”

mq

1,53

2,27

3,17

3,60

4,54

5,26

kg

65

80

120

155

175

260
