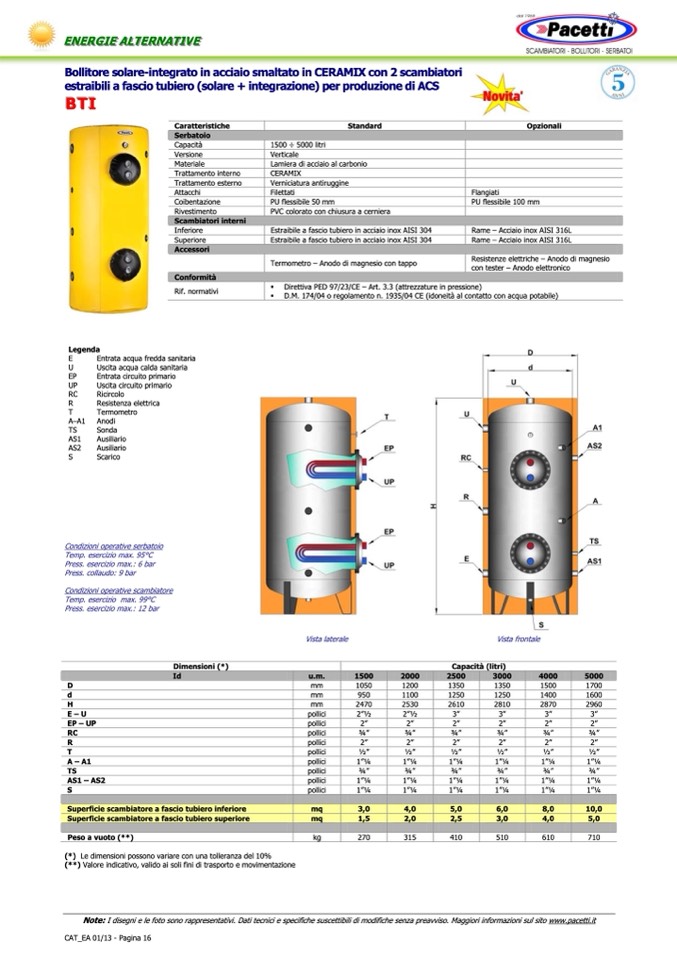

Bollitore solare-integrato in acciaio smaltato in CERAMIX con 2 scambiatori
estraibili a fascio tubiero (solare + integrazione) per produzione di ACS
BTI
BTI
Caratteristiche
Opzionali
Serbatoio
Capacità
Versione
Materiale
Trattamento interno
Trattamento esterno
Attacchi
Flangiati
Coibentazione
PU flessibile 100 mm
Rivestimento
Scambiatori interni
Inferiore
Rame – Acciaio inox AISI 316L
Superiore
Rame – Acciaio inox AISI 316L
Accessori
Standard
1500 ÷ 5000 litri
Verticale
Lamiera di acciaio al carbonio
CERAMIX
Verniciatura antiruggine
Filettati
PU flessibile 50 mm
PVC colorato con chiusura a cerniera
Estraibile a fascio tubiero in acciaio inox AISI 304
Estraibile a fascio tubiero in acciaio inox AISI 304
Resistenze elettriche – Anodo di magnesio
con tester – Anodo elettronico
Termometro – Anodo di magnesio con tappo
Conformità
Rif. normativi
� Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)
� D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con acqua potabile)
Legenda
E
Entrata acqua fredda sanitaria
U
Uscita acqua calda sanitaria
EP
Entrata circuito primario
UP
Uscita circuito primario
RC
Ricircolo
R
Resistenza elettrica
T
Termometro
A–A1 Anodi
TS
Sonda
AS1
Ausiliario
AS2
Ausiliario
S
Scarico
Condizioni operative serbatoio
Temp. esercizio max. 95°C
Press. esercizio max.: 6 bar
Press. collaudo: 9 bar
Condizioni operative scambiatore
Temp. esercizio max. 99°C
Press. esercizio max.: 12 bar
Vista laterale
Vista frontale
Capacità (litri)
Dimensioni (*)
Id
5000
u.m.
1500
2000
2500
3000
4000
mm
1050
1200
1350
1350
1500
mm
950
1100
1250
1250
1400
mm
2470
2530
2610
2810
2870
pollici
2”1⁄2
2”1⁄2
3”
3”
3”
pollici
2”
2”
2”
2”
2”
pollici
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
pollici
2”
2”
2”
2”
2”
pollici
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
pollici
1”1⁄4
1”1⁄4
1”1⁄4
1”1⁄4
1”1⁄4
pollici
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
pollici
1”1⁄4
1”1⁄4
1”1⁄4
1”1⁄4
1”1⁄4
pollici
1”1⁄4
1”1⁄4
1”1⁄4
1”1⁄4
1”1⁄4
mq
3,0
4,0
5,0
6,0
8,0
mq
1,5
2,0
2,5
3,0
4,0
kg
270
315
410
510
610
D
d
H
E–U
3”
EP – UP
2”
RC
3⁄4”
R
2”
T
1⁄2”
A – A1
1”1⁄4
TS
3⁄4”
AS1 – AS2
1”1⁄4
S
1”1⁄4
Superficie scambiatore a fascio tubiero inferiore
10,0
Superficie scambiatore a fascio tubiero superiore
5,0
Peso a vuoto (**)
710
(*) Le dimensioni possono variare con una tolleranza del 10%
(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione
Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
CAT_EA 01/13 - Pagina 16
1700
1600
2960
