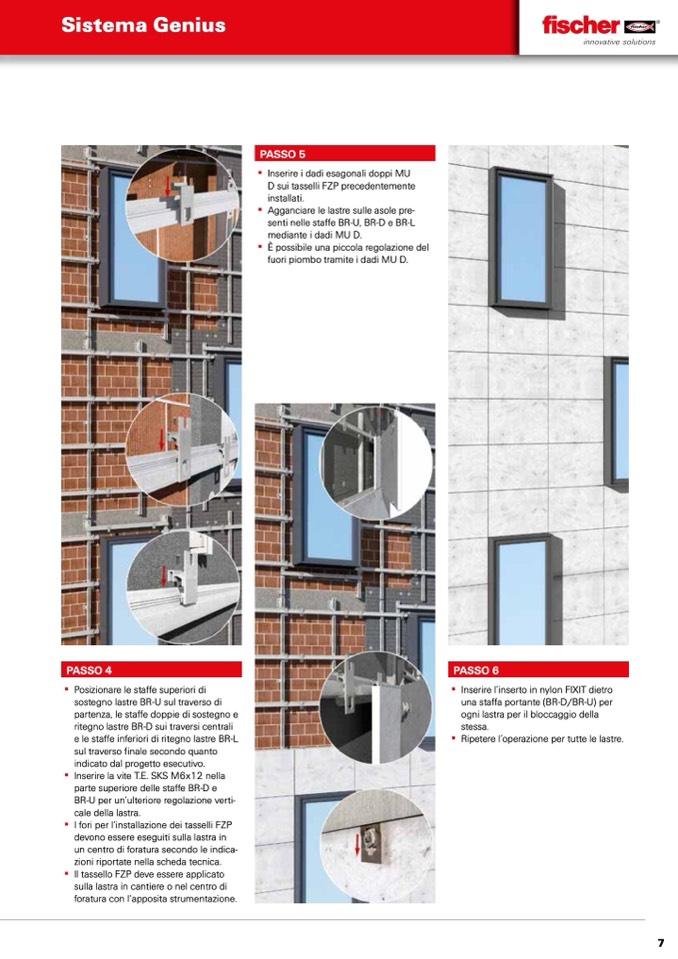

Sistema Genius

PASSO 5

PASSO 4

▪▪ Posizionare▪le▪staffffe▪superiori▪di▪

sostegno▪lastre▪BR-U▪sul▪traverso▪di▪

partenza,▪le▪staffffe▪doppie▪di▪sostegno▪e▪

ritegno▪lastre▪BR-D▪sui▪traversi▪centrali▪

e▪le▪staffffe▪inferiori▪di▪ritegno▪lastre▪BR-L▪

sul▪traverso▪fifinale▪secondo▪quanto▪

indicato▪dal▪progetto▪esecutivo.

▪▪ Inserire▪la▪vite▪T.E.▪SKS▪M6x12▪nella▪

parte▪superiore▪delle▪staffffe▪BR-D▪e▪

BR-U▪per▪un’ulteriore▪regolazione▪verti-

cale▪della▪lastra.

▪▪ I▪fori▪per▪l‘installazione▪dei▪tasselli▪FZP▪

devono▪essere▪eseguiti▪sulla▪lastra▪in▪

un▪centro▪di▪foratura▪secondo▪le▪indica-

zioni▪riportate▪nella▪scheda▪tecnica.

▪▪ Il▪tassello▪FZP▪deve▪essere▪applicato▪

sulla▪lastra▪in▪cantiere▪o▪nel▪centro▪di▪

foratura▪con▪l‘apposita▪strumentazione.

PASSO 6

▪▪ Inserire▪l’inserto▪in▪nylon▪FIXIT▪dietro▪

una▪staffffa▪portante▪(BR-D/BR-U)▪per▪

ogni▪lastra▪per▪il▪bloccaggio▪della▪

stessa.

▪▪ Ripetere▪l’operazione▪per▪tutte▪le▪lastre.

▪▪

▪▪

▪▪

Inserire▪i▪dadi▪esagonali▪doppi▪MU▪

D▪sui▪tasselli▪FZP▪precedentemente▪

installati.

Agganciare▪le▪lastre▪sulle▪asole▪pre-

senti▪nelle▪staffffe▪BR-U,▪BR-D▪e▪BR-L▪

mediante▪i▪dadi▪MU▪D.

È▪possibile▪una▪piccola▪regolazione▪del▪

fuori▪piombo▪tramite▪i▪dadi▪MU▪D.

7
