aquatherm blue pipe
(senza composito faser)

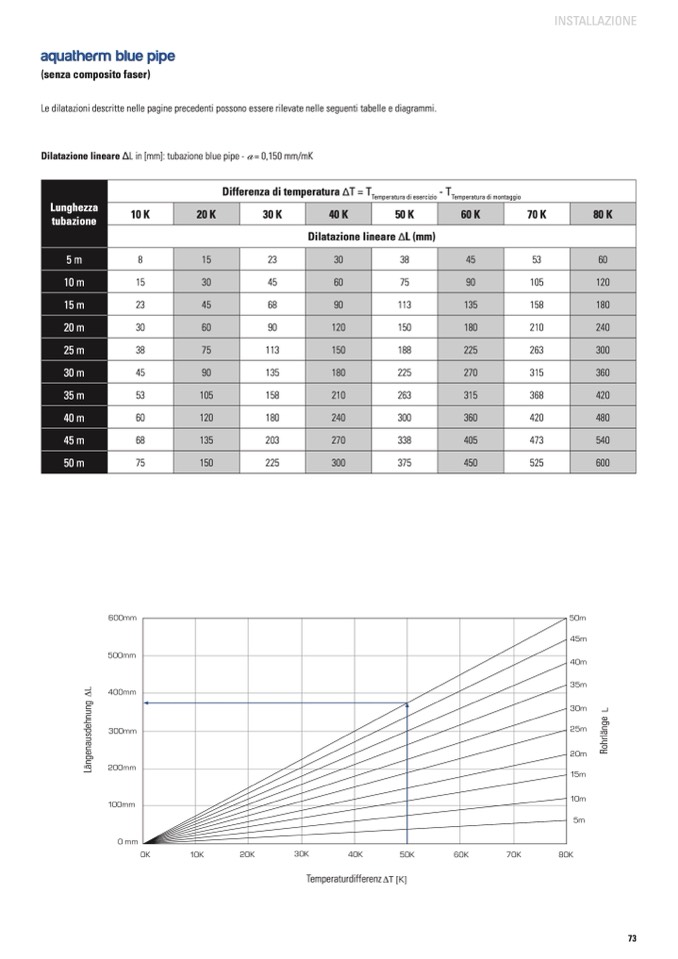

Le dilatazioni descritte nelle pagine precedenti possono essere rilevate nelle seguenti tabelle e diagrammi.
Dilatazione lineare ΔL in [mm]: tubazione blue pipe -
a
= 0,150 mm/mK
Lunghezza
tubazione
Differenza di temperatura ΔT = T
Temperatura di esercizio
- T
Temperatura di montaggio
10 K
20 K
30 K
40 K
50 K
60 K
70 K
80 K
Dilatazione lineare ΔL (mm)
5m
8
15
23
30
38
45
53
60
10 m
15
30
45
60
75
90
105
120
15 m
23
45
68
90
113
135
158
180
20 m
30
60
90
120
150
180
210
240
25 m
38
75
113
150
188
225
263
300
30 m
45
90
135
180
225
270
315
360
35 m
53
105
158
210
263
315
368
420
40 m
60
120
180
240
300
360
420
480
45 m
68
135
203
270
338
405
473
540
50 m
75
150
225
300
375
450
525
600
