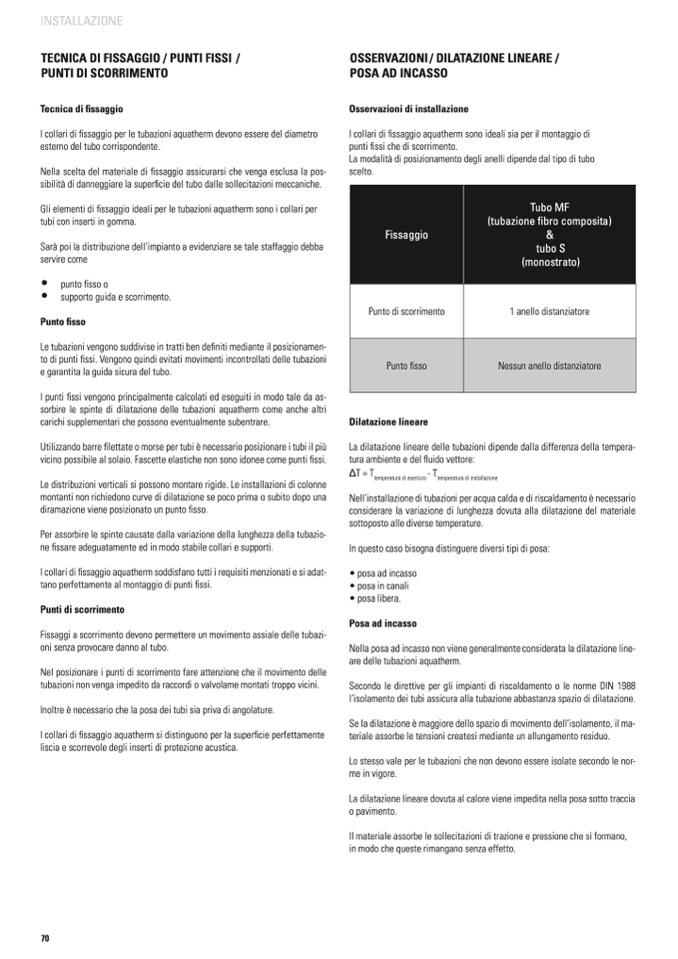

TECNICA DI FISSAGGIO / PUNTI FISSI /
PUNTI DI SCORRIMENTO
Tecnica di fissaggio
I collari di fissaggio per le tubazioni aquatherm devono essere del diametro
esterno del tubo corrispondente.
Nella scelta del materiale di fissaggio assicurarsi che venga esclusa la pos-
sibilità di danneggiare la superficie del tubo dalle sollecitazioni meccaniche.
Gli elementi di fissaggio ideali per le tubazioni aquatherm sono i collari per
tubi con inserti in gomma.
Sarà poi la distribuzione dell’impianto a evidenziare se tale staffaggio debba
servire come
• punto fisso o
• supporto guida e scorrimento.
Punto fisso
Le tubazioni vengono suddivise in tratti ben definiti mediante il posizionamen-
to di punti fissi. Vengono quindi evitati movimenti incontrollati delle tubazioni
e garantita la guida sicura del tubo.
I punti fissi vengono principalmente calcolati ed eseguiti in modo tale da as-
sorbire le spinte di dilatazione delle tubazioni aquatherm come anche altri
carichi supplementari che possono eventualmente subentrare.
Utilizzando barre filettate o morse per tubi è necessario posizionare i tubi il più
vicino possibile al solaio. Fascette elastiche non sono idonee come punti fissi.
Le distribuzioni verticali si possono montare rigide. Le installazioni di colonne
montanti non richiedono curve di dilatazione se poco prima o subito dopo una
diramazione viene posizionato un punto fisso.
Per assorbire le spinte causate dalla variazione della lunghezza della tubazio-
ne fissare adeguatamente ed in modo stabile collari e supporti.
I collari di fissaggio aquatherm soddisfano tutti i requisiti menzionati e si adat-
tano perfettamente al montaggio di punti fissi.
Punti di scorrimento
Fissaggi a scorrimento devono permettere un movimento assiale delle tubazi-
oni senza provocare danno al tubo.
Nel posizionare i punti di scorrimento fare attenzione che il movimento delle
tubazioni non venga impedito da raccordi o valvolame montati troppo vicini.
Inoltre è necessario che la posa dei tubi sia priva di angolature.
I collari di fissaggio aquatherm si distinguono per la superficie perfettamente
liscia e scorrevole degli inserti di protezione acustica.
OSSERVAZIONI / DILATAZIONE LINEARE /
POSA AD INCASSO
Osservazioni di installazione
I collari di fissaggio aquatherm sono ideali sia per il montaggio di
punti fissi che di scorrimento.
La modalità di posizionamento degli anelli dipende dal tipo di tubo
scelto.
Der Einsatz der Distanzringe ist abhängig vom ausgewählten Rohrtyp.
70
Fissaggio
Tubo MF
(tubazione fibro composita)
&
tubo S
(monostrato)
Punto di scorrimento
1 anello distanziatore
Punto fisso
Nessun anello distanziatore
Dilatazione lineare
La dilatazione lineare delle tubazioni dipende dalla differenza della tempera-
tura ambiente e del fluido vettore:
ΔT = T
temperatura di esercizio
- T
temperatura di installazione
Nell’installazione di tubazioni per acqua calda e di riscaldamento è necessario
considerare la variazione di lunghezza dovuta alla dilatazione del materiale
sottoposto alle diverse temperature.
In questo caso bisogna distinguere diversi tipi di posa:
• posa ad incasso
• posa in canali
• posa libera.
Posa ad incasso
Nella posa ad incasso non viene generalmente considerata la dilatazione line-
are delle tubazioni aquatherm.
Secondo le direttive per gli impianti di riscaldamento o le norme DIN 1988
l’isolamento dei tubi assicura alla tubazione abbastanza spazio di dilatazione.
Se la dilatazione è maggiore dello spazio di movimento dell’isolamento, il ma-
teriale assorbe le tensioni createsi mediante un allungamento residuo.
Lo stesso vale per le tubazioni che non devono essere isolate secondo le nor-
me in vigore.
La dilatazione lineare dovuta al calore viene impedita nella posa sotto traccia
o pavimento.
Il materiale assorbe le sollecitazioni di trazione e pressione che si formano,
in modo che queste rimangano senza effetto.
