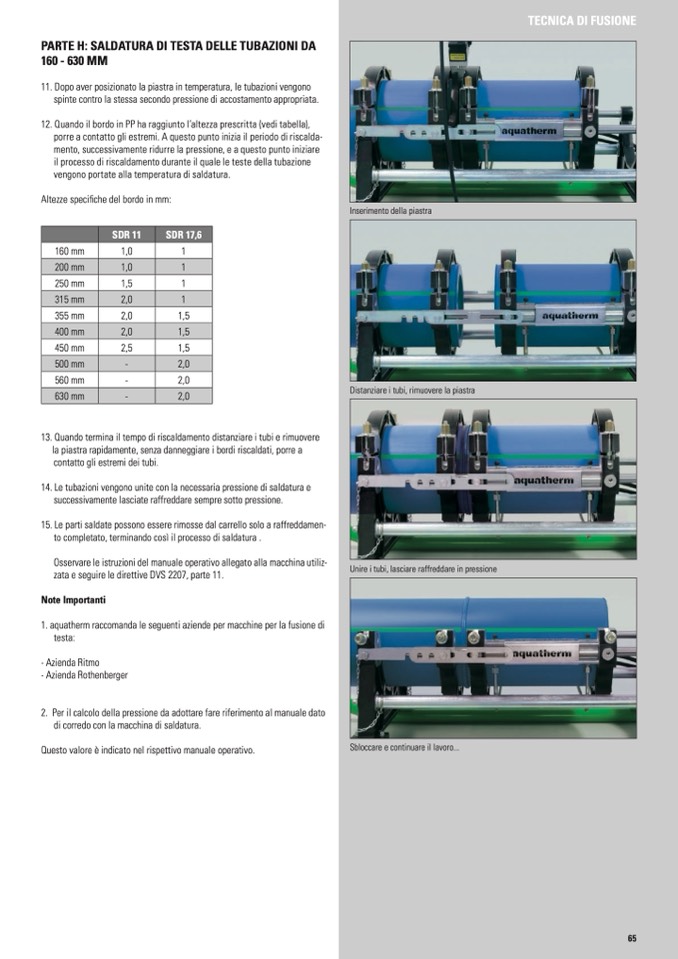

PARTE H: SALDATURA DI TESTA DELLE TUBAZIONI DA

160 - 630 MM

11. Dopo aver posizionato la piastra in temperatura, le tubazioni vengono

spinte contro la stessa secondo pressione di accostamento appropriata.

12. Quando il bordo in PP ha raggiunto l’altezza prescritta (vedi tabella),

porre a contatto gli estremi. A questo punto inizia il periodo di riscalda-

mento, successivamente ridurre la pressione, e a questo punto iniziare

il processo di riscaldamento durante il quale le teste della tubazione

vengono portate alla temperatura di saldatura.

Altezze specifiche del bordo in mm:

SDR 11

SDR 17,6

160 mm

1,0

1

200 mm

1,0

1

250 mm

1,5

1

315 mm

2,0

1

355 mm

2,0

1,5

400 mm

2,0

1,5

450 mm

2,5

1,5

500 mm

-

2,0

560 mm

-

2,0

630 mm

-

2,0

13. Quando termina il tempo di riscaldamento distanziare i tubi e rimuovere

la piastra rapidamente, senza danneggiare i bordi riscaldati, porre a

contatto gli estremi dei tubi.

14. Le tubazioni vengono unite con la necessaria pressione di saldatura e

successivamente lasciate raffreddare sempre sotto pressione.

15. Le parti saldate possono essere rimosse dal carrello solo a raffreddamen-

to completato, terminando così il processo di saldatura .

Osservare le istruzioni del manuale operativo allegato alla macchina utiliz-

zata e seguire le direttive DVS 2207, parte 11.

Note Importanti

1. aquatherm raccomanda le seguenti aziende per macchine per la fusione di

testa:

- Azienda Ritmo

- Azienda Rothenberger

2. Per il calcolo della pressione da adottare fare riferimento al manuale dato

di corredo con la macchina di saldatura.

Questo valore è indicato nel rispettivo manuale operativo.

Inserimento della piastra

Distanziare i tubi, rimuovere la piastra

Unire i tubi, lasciare raffreddare in pressione

TECFNUISCIAONDSI TFUECSHIONNIKE

Sbloccare e continuare il lavoro...
