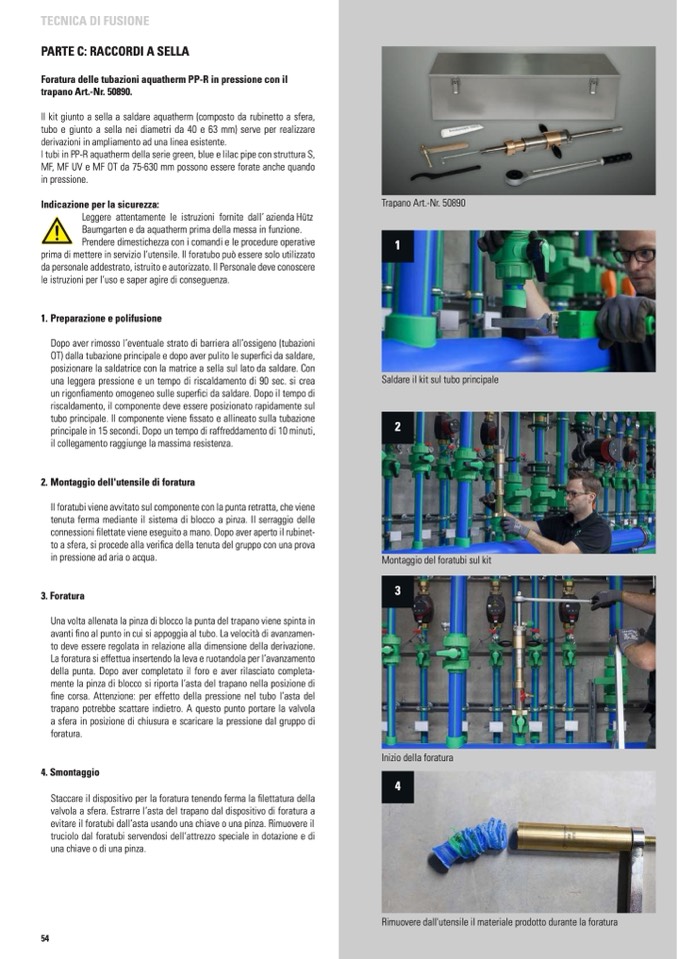

TECNICA DI FUSIONE

PARTE C: RACCORDI A SELLA

Foratura delle tubazioni aquatherm PP-R in pressione con il

trapano Art.-Nr. 50890.

Il kit giunto a sella a saldare aquatherm (composto da rubinetto a sfera,

tubo e giunto a sella nei diametri da 40 e 63 mm) serve per realizzare

derivazioni in ampliamento ad una linea esistente.

I tubi in PP-R aquatherm della serie green, blue e lilac pipe con struttura S,

MF, MF UV e MF OT da 75-630 mm possono essere forate anche quando

in pressione.

Indicazione per la sicurezza:

Leggere attentamente le istruzioni fornite dall‘ azienda Hütz

Baumgarten e da aquatherm prima della messa in funzione.

Prendere dimestichezza con i comandi e le procedure operative

prima di mettere in servizio l‘utensile. Il foratubo può essere solo utilizzato

da personale addestrato, istruito e autorizzato. Il Personale deve conoscere

le istruzioni per l‘uso e saper agire di conseguenza.

1. Preparazione e polifusione

Dopo aver rimosso l’eventuale strato di barriera all’ossigeno (tubazioni

OT) dalla tubazione principale e dopo aver pulito le superfici da saldare,

posizionare la saldatrice con la matrice a sella sul lato da saldare. Con

una leggera pressione e un tempo di riscaldamento di 90 sec. si crea

un rigonfiamento omogeneo sulle superfici da saldare. Dopo il tempo di

riscaldamento, il componente deve essere posizionato rapidamente sul

tubo principale. Il componente viene fissato e allineato sulla tubazione

principale in 15 secondi. Dopo un tempo di raffreddamento di 10 minuti,

il collegamento raggiunge la massima resistenza.

2. Montaggio dell'utensile di foratura

Il foratubi viene avvitato sul componente con la punta retratta, che viene

tenuta ferma mediante il sistema di blocco a pinza. Il serraggio delle

connessioni filettate viene eseguito a mano. Dopo aver aperto il rubinet-

to a sfera, si procede alla verifica della tenuta del gruppo con una prova

in pressione ad aria o acqua.

3. Foratura

Una volta allenata la pinza di blocco la punta del trapano viene spinta in

avanti fino al punto in cui si appoggia al tubo. La velocità di avanzamen-

to deve essere regolata in relazione alla dimensione della derivazione.

La foratura si effettua insertendo la leva e ruotandola per l’avanzamento

della punta. Dopo aver completato il foro e aver rilasciato completa-

mente la pinza di blocco si riporta l’asta del trapano nella posizione di

fine corsa. Attenzione: per effetto della pressione nel tubo l’asta del

trapano potrebbe scattare indietro. A questo punto portare la valvola

a sfera in posizione di chiusura e scaricare la pressione dal gruppo di

foratura.

4. Smontaggio

Staccare il dispositivo per la foratura tenendo ferma la filettatura della

valvola a sfera. Estrarre l’asta del trapano dal dispositivo di foratura a

evitare il foratubi dall’asta usando una chiave o una pinza. Rimuovere il

truciolo dal foratubi servendosi dell‘attrezzo speciale in dotazione e di

una chiave o di una pinza.

54

Trapano Art.-Nr. 50890

1

Saldare il kit sul tubo principale

2

Montaggio del foratubi sul kit

3

Inizio della foratura

4

Rimuovere dall'utensile il materiale prodotto durante la foratura
