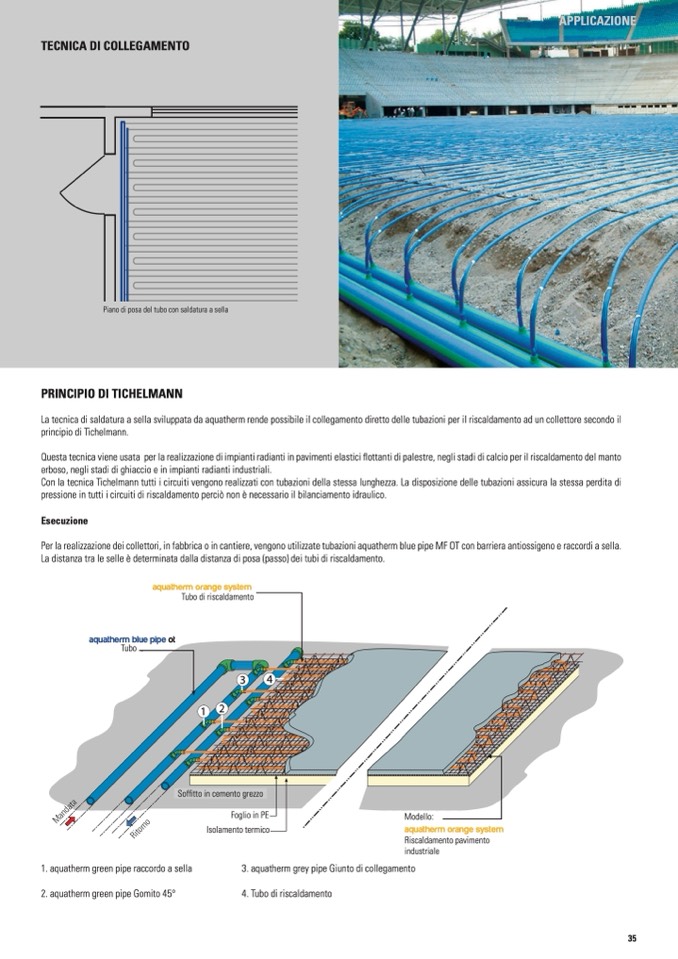

TECNICA DI COLLEGAMENTO
Piano di posa del tubo con saldatura a sella
PRINCIPIO DI TICHELMANN
La tecnica di saldatura a sella sviluppata da aquatherm rende possibile il collegamento diretto delle tubazioni per il riscaldamento ad un collettore secondo il
principio di Tichelmann.
Questa tecnica viene usata per la realizzazione di impianti radianti in pavimenti elastici flottanti di palestre, negli stadi di calcio per il riscaldamento del manto
erboso, negli stadi di ghiaccio e in impianti radianti industriali.
Con la tecnica Tichelmann tutti i circuiti vengono realizzati con tubazioni della stessa lunghezza. La disposizione delle tubazioni assicura la stessa perdita di
pressione in tutti i circuiti di riscaldamento perciò non è necessario il bilanciamento idraulico.
Esecuzione
Per la realizzazione dei collettori, in fabbrica o in cantiere, vengono utilizzate tubazioni aquatherm blue pipe MF OT con barriera antiossigeno e raccordi a sella.
La distanza tra le selle è determinata dalla distanza di posa (passo) dei tubi di riscaldamento.
aquatherm blue pipe ot
Tubo
-
1
1. aquatherm green pipe raccordo a sella
2. aquatherm green pipe Gomito 45°
3. aquatherm grey pipe Giunto di collegamento
4. Tubo di riscaldamento
aquatherm orange system
Tubo di riscaldamento
3
4
2
Soffitto in cemento grezzo
Foglio in PE
Isolamento termico
Modello:
aquatherm orange system
Riscaldamento pavimento
industriale
APPLICAZIONE
Mandata
R
i
t
o
r
n
o
35
