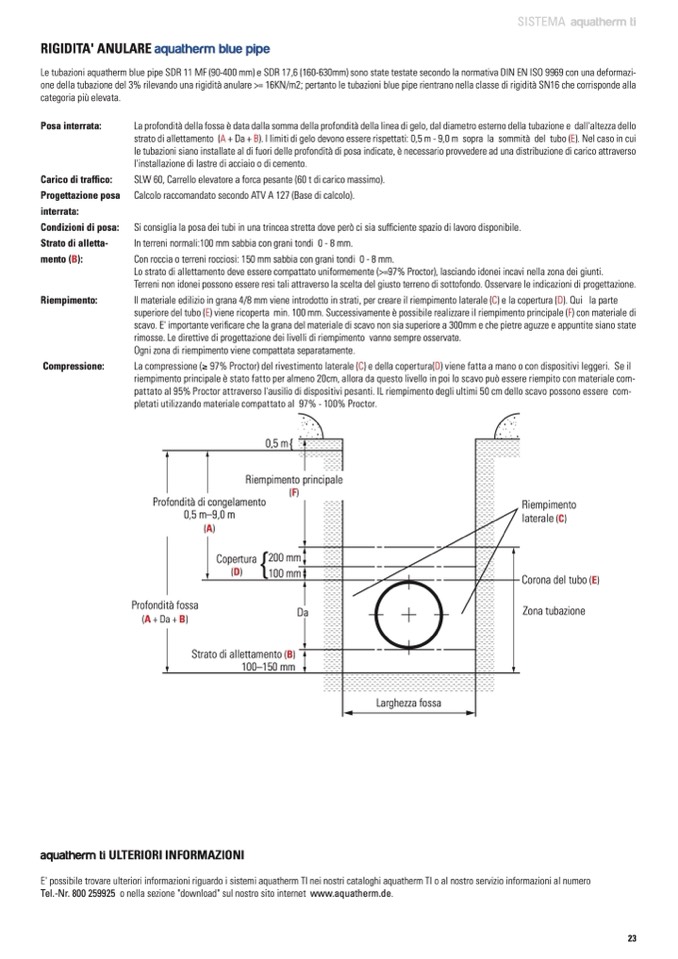

RIGIDITA' ANULARE aquatherm blue pipe
Le tubazioni aquatherm blue pipe SDR 11 MF (90-400 mm) e SDR 17,6 (160-630mm) sono state testate secondo la normativa DIN EN ISO 9969 con una deformazi-
one della tubazione del 3% rilevando una rigidità anulare >= 16KN/m2; pertanto le tubazioni blue pipe rientrano nella classe di rigidità SN16 che corrisponde alla
categoria più elevata.
Posa interrata:
Carico di traffico:
Progettazione posa
interrata:
Condizioni di posa:
Strato di alletta-
mento (B):
Riempimento:
Compressione:
La profondità della fossa è data dalla somma della profondità della linea di gelo, dal diametro esterno della tubazione e dall'altezza dello
strato di allettamento (A + Da + B). I limiti di gelo devono essere rispettati: 0,5 m - 9,0 m sopra la sommità del tubo (E). Nel caso in cui
le tubazioni siano installate al di fuori delle profondità di posa indicate, è necessario provvedere ad una distribuzione di carico attraverso
l'installazione di lastre di acciaio o di cemento.
SLW 60, Carrello elevatore a forca pesante (60 t di carico massimo).
Calcolo raccomandato secondo ATV A 127 (Base di calcolo).
Si consiglia la posa dei tubi in una trincea stretta dove però ci sia sufficiente spazio di lavoro disponibile.
In terreni normali:100 mm sabbia con grani tondi 0 - 8 mm.
Con roccia o terreni rocciosi: 150 mm sabbia con grani tondi 0 - 8 mm.
Lo strato di allettamento deve essere compattato uniformemente (>=97% Proctor), lasciando idonei incavi nella zona dei giunti.
Terreni non idonei possono essere resi tali attraverso la scelta del giusto terreno di sottofondo. Osservare le indicazioni di progettazione.
Il materiale edilizio in grana 4/8 mm viene introdotto in strati, per creare il riempimento laterale (C) e la copertura (D). Qui la parte
superiore del tubo (E) viene ricoperta min. 100 mm. Successivamente è possibile realizzare il riempimento principale (F) con materiale di
scavo. E' importante verificare che la grana del materiale di scavo non sia superiore a 300mm e che pietre aguzze e appuntite siano state
rimosse. Le direttive di progettazione dei livelli di riempimento vanno sempre osservate.
Ogni zona di riempimento viene compattata separatamente.
La compressione (≥ 97% Proctor) del rivestimento laterale (C) e della copertura(D) viene fatta a mano o con dispositivi leggeri. Se il
riempimento principale è stato fatto per almeno 20cm, allora da questo livello in poi lo scavo può essere riempito con materiale com-
pattato al 95% Proctor attraverso l'ausilio di dispositivi pesanti. IL riempimento degli ultimi 50 cm dello scavo possono essere com-
pletati utilizzando materiale compattato al 97% - 100% Proctor.
Riempimento
laterale (C)
Corona del tubo (E)
Zona tubazione
0,5 m{
Profondità di congelamento
0,5 m–9,0 m
(A)
Riempimento principale
(F)
Copertura
{
200 mm
(D)
100 mm
Profondità fossa
(A + Da + B)
Strato di allettamento (B)
100–150 mm
Da
