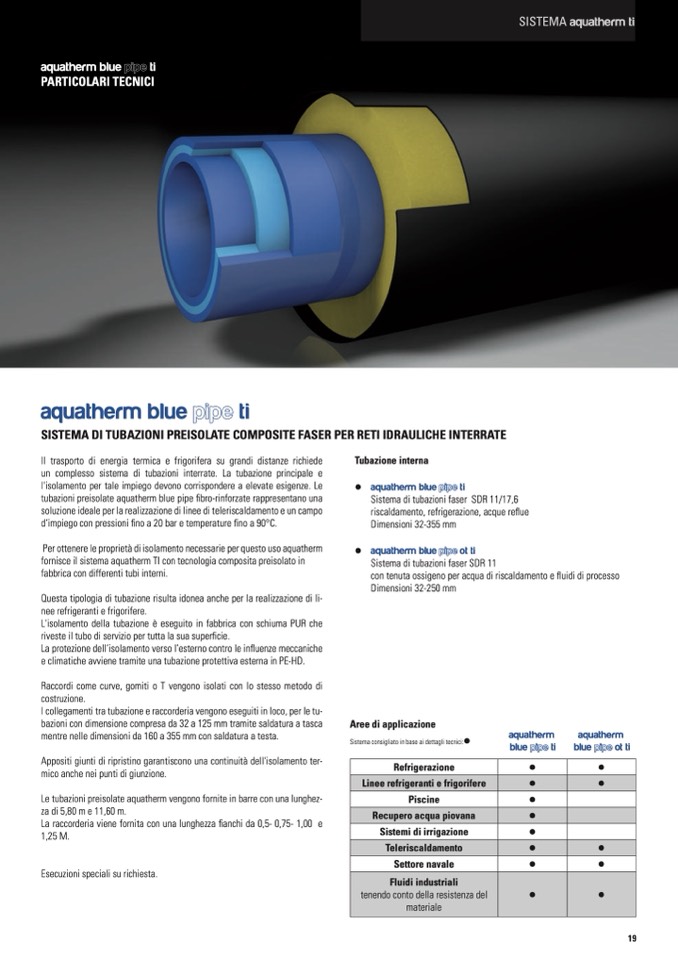

aquatherm blue
ti
PARTICOLARI TECNICI
aquatherm blue
ti
SISTEMA DI TUBAZIONI PREISOLATE COMPOSITE FASER PER RETI IDRAULICHE INTERRATE
Il trasporto di energia termica e frigorifera su grandi distanze richiede
un complesso sistema di tubazioni interrate. La tubazione principale e
l'isolamento per tale impiego devono corrispondere a elevate esigenze. Le
tubazioni preisolate aquatherm blue pipe
fibro-rinforzate rappresentano una
soluzione ideale per la realizzazione di linee di teleriscaldamento e un campo
d’impiego con pressioni fino a 20 bar e temperature fino a 90°C.
Per ottenere le propriet
à di isolamento necessarie per questo uso aquatherm
fornisce il sistema aquatherm TI con tecnologia composita preisolato in
fabbrica con differenti tubi interni.
Questa tipologia di tubazione risulta idonea anche per la realizzazione di li-
nee refrigeranti e frigorifere.
L'isolamento della tubazione è eseguito in fabbrica con schiuma PUR che
riveste il tubo di servizio per tutta la sua super
ficie.
La protezione dell’isolamento verso l’esterno contro le influenze meccaniche
e climatiche avviene tramite una tubazione protettiva esterna in PE-HD.
Raccordi come curve, gomiti o T vengono isolati con lo stesso metodo di
costruzione.
I collegamenti tra tubazione e raccorderia vengono eseguiti in loco, per le tu-
bazioni con dimensione compresa da 32 a 125 mm tramite saldatura a tasca
mentre nelle dimensioni da 160 a 355 mm con saldatura a testa.
Appositi giunti di ripristino garantiscono una continuità dell'isolamento ter-
mico anche nei punti di giunzione.
Le tubazioni preisolate aquatherm vengono fornite in barre con una lunghez-
za di 5,80 m e 11,60 m.
La raccorderia viene fornita con una lunghezza fianchi da 0,5- 0,75- 1,00 e
1,25 M.
Tubazione interna
l aquatherm blue
ti
Sistema di tubazioni faser SDR 11/17,6
riscaldamento, refrigerazione, acque reflue
Dimensioni 32-355 mm
l aquatherm blue
ot ti
Sistema di tubazioni faser SDR 11
con tenuta ossigeno per acqua di riscaldamento e fluidi di processo
Dimensioni 32-250 mm
Aree di applicazione
Sistema consigliato in base ai dettagli tecnici:l
aquatherm
blue
ti
blue
aquatherm
ot ti
Refrigerazione
l
l
Linee refrigeranti e frigorifere
l
l
Piscine
l
Recupero acqua piovana
l
Sistemi di irrigazione
l
Teleriscaldamento
l
l
Settore navale
l
l
Fluidi industriali
tenendo conto della resistenza del
materiale
l
l
Esecuzioni speciali su richiesta.
19
