CATALOGO ottobre 2021

sistemi fognari in PPHM per reti non in pressione

3.4. RESISTENZA ALL’ABRASIONE

Una delle caratteristiche fondamentali richieste ai componenti di un’infrastruttura è sicuramente

il tempo di vita. Esistono varie prove che possono essere condotte per determinare gli effetti dell’invecchiamento,

sia sul mantenimento delle prestazioni, sia sulla corrosione e sull’usura delle tubazioni; sebbene tali prove siano effettuate sui

prodotti e non sulla materia prima, abbiamo inserito questo paragrafo nella sezione relativa alle caratteristiche intrinseche del

materiale perché è proprio da esse che i prodotti dei sistemi per fognature in PPHM traggono la loro straordinaria capacità

di resistenza all’abrasione, grandezza particolarmente significativa perché, nelle infrastrutture fognarie, il tempo di vita è

fortemente condizionato dalla corrosione per abrasione, conseguente al trasporto di solidi di varia granulometria operato

tanto dai fluidi delle reti cosiddette “nere”, quanto da quelle definite “bianche”.

L’introduzione del PPHM nel comparto delle infrastrutture fognarie ha migliorato ulteriormente il già elevato

livello di resistenza raggiunto in questo settore con l’utilizzo di poliolefine (PP tradizionale e PEHD), tanto da farlo

diventare uno dei materiali più resistenti al consumo per abrasione tra quelli tradizionalmente impiegati. L’elevata resistenza

all’abrasione assicura costanza delle portate nel tempo e quindi costanza dei coefficienti di scabrezza; di fatto la verifica

a tubi vecchi e a tubi nuovi risulta sostanzialmente invariata.

Di seguito i coefficienti di scabrezza utilizzati nelle varie formule di calcolo:

Formula di Gauckler-Strickler :

k = 105-90 mm

1/3

x s-1

Formula di Manning :

v = 0,0095-0,0111 mm

Formula di Kutter :

m = 0,12-0,18 mm

1/2

Formula di Bazin :

y = 0,06-0,10 mm1/2

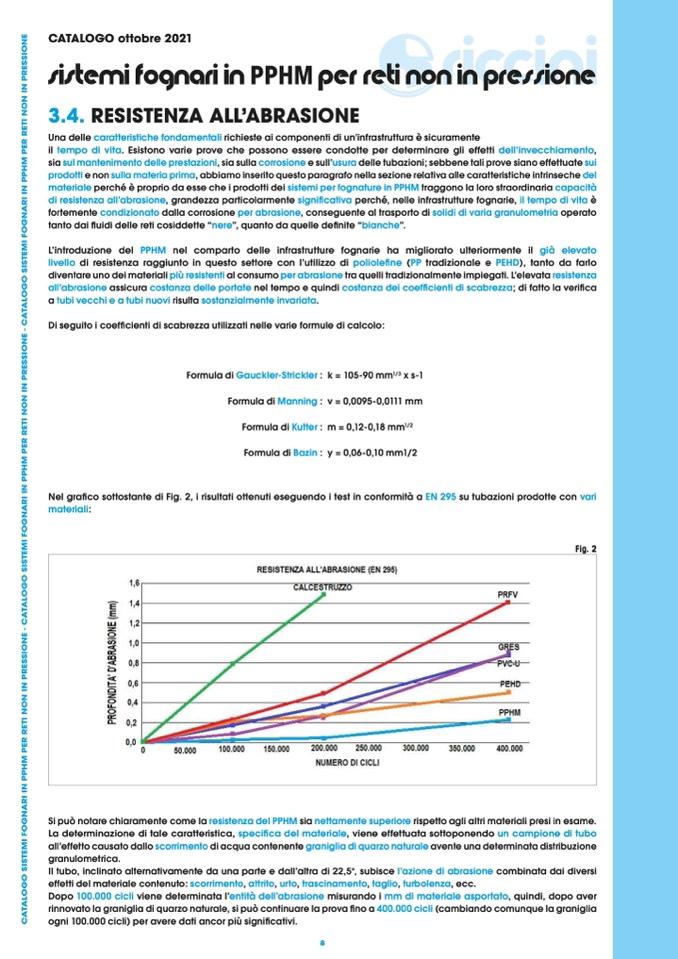

Nel grafico sottostante di Fig. 2, i risultati ottenuti eseguendo i test in conformità a EN 295 su tubazioni prodotte con vari

materiali:

Fig. 2

Si può notare chiaramente come la resistenza del PPHM sia nettamente superiore rispetto agli altri materiali presi in esame.

La determinazione di tale caratteristica, specifica del materiale, viene effettuata sottoponendo un campione di tubo

all’effetto causato dallo scorrimento di acqua contenente graniglia di quarzo naturale avente una determinata distribuzione

granulometrica.

Il tubo, inclinato alternativamente da una parte e dall’altra di 22,5°, subisce l’azione di abrasione combinata dai diversi

effetti del materiale contenuto: scorrimento, attrito, urto, trascinamento, taglio, turbolenza, ecc.

Dopo 100.000 cicli viene determinata l’entità dell’abrasione misurando i mm di materiale asportato, quindi, dopo aver

rinnovato la graniglia di quarzo naturale, si può continuare la prova fino a 400.000 cicli (cambiando comunque la graniglia

ogni 100.000 cicli) per avere dati ancor più significativi.
