1500 ÷ 5000 lt

Coibentazione in elastomero espanso 20 mm

Rivestimento in PVC colorato

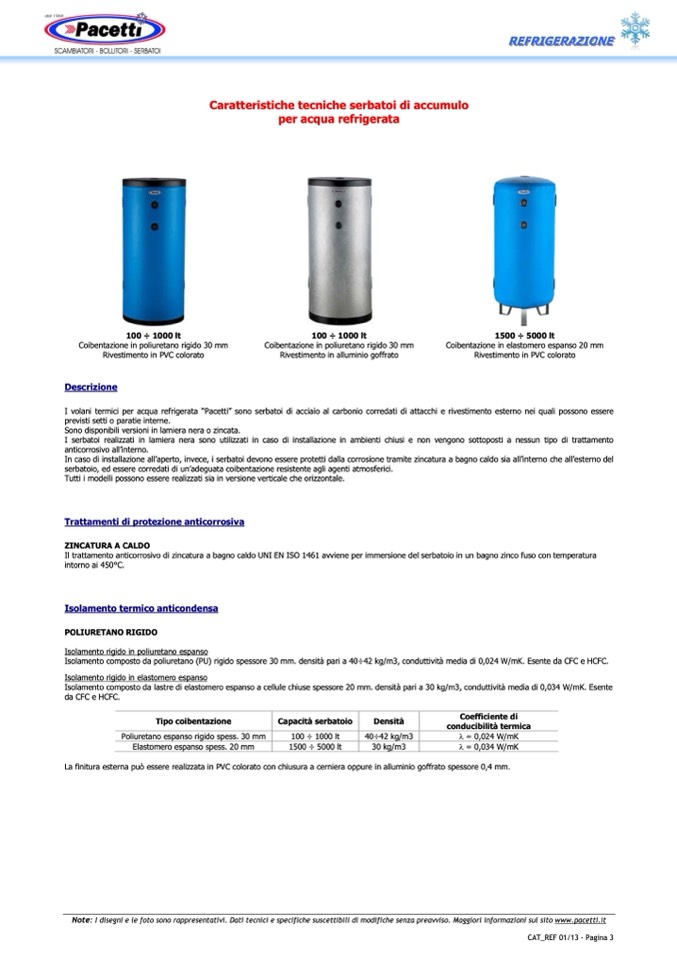

Caratteristiche tecniche serbatoi di accumulo

per acqua refrigerata

100 ÷ 1000 lt

Coibentazione in poliuretano rigido 30 mm

Rivestimento in PVC colorato

Descrizione

100 ÷ 1000 lt

Coibentazione in poliuretano rigido 30 mm

Rivestimento in alluminio goffrato

I volani termici per acqua refrigerata “Pacetti” sono serbatoi di acciaio al carbonio corredati di attacchi e rivestimento esterno nei quali possono essere

previsti setti o paratie interne.

Sono disponibili versioni in lamiera nera o zincata.

I serbatoi realizzati in lamiera nera sono utilizzati in caso di installazione in ambienti chiusi e non vengono sottoposti a nessun tipo di trattamento

anticorrosivo all’interno.

In caso di installazione all’aperto, invece, i serbatoi devono essere protetti dalla corrosione tramite zincatura a bagno caldo sia all’interno che all’esterno del

serbatoio, ed essere corredati di un’adeguata coibentazione resistente agli agenti atmosferici.

Tutti i modelli possono essere realizzati sia in versione verticale che orizzontale.

Trattamenti di protezione anticorrosiva

ZINCATURA A CALDO

Il trattamento anticorrosivo di zincatura a bagno caldo UNI EN ISO 1461 avviene per immersione del serbatoio in un bagno zinco fuso con temperatura

intorno ai 450°C.

Isolamento termico anticondensa

POLIURETANO RIGIDO

Isolamento rigido in poliuretano espanso

Isolamento composto da poliuretano (PU) rigido spessore 30 mm. densità pari a 40÷42 kg/m3, conduttività media di 0,024 W/mK. Esente da CFC e HCFC.

Isolamento rigido in elastomero espanso

Isolamento composto da lastre di elastomero espanso a cellule chiuse spessore 20 mm. densità pari a 30 kg/m3, conduttività media di 0,034 W/mK. Esente

da CFC e HCFC.

Capacità serbatoio Densità

100 ÷ 1000 lt

40÷42 kg/m3

1500 ÷ 5000 lt

30 kg/m3

Tipo coibentazione

Coefficiente di

conducibilità termica

Poliuretano espanso rigido spess. 30 mm

λ = 0,024 W/mK

Elastomero espanso spess. 20 mm

λ = 0,034 W/mK

La finitura esterna può essere realizzata in PVC colorato con chiusura a cerniera oppure in alluminio goffrato spessore 0,4 mm.

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
