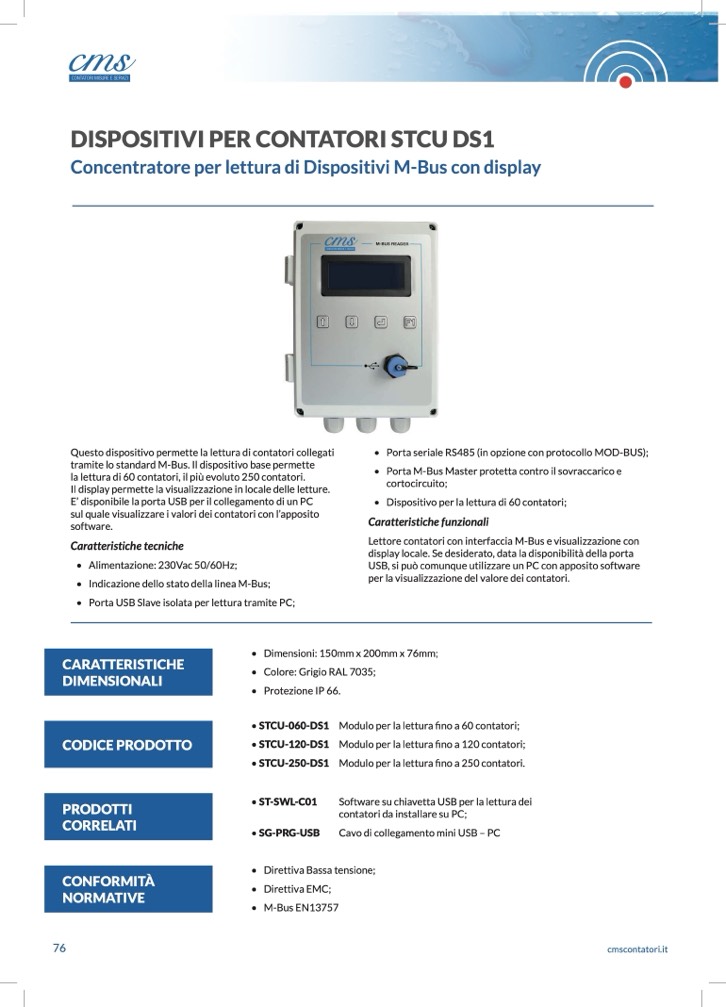

DISPOSITIVI PER CONTATORI STCU DS1

Concentratore per lettura di Dispositivi M-Bus con display

Questo dispositivo permette la lettura di contatori collegati

tramite lo standard M-Bus. Il dispositivo base permette

la lettura di 60 contatori, il più evoluto 250 contatori.

Il display permette la visualizzazione in locale delle letture.

E’ disponibile la porta USB per il collegamento di un PC

sul quale visualizzare i valori dei contatori con l’apposito

software.

Caratteristiche tecniche

• Porta seriale RS485 (in opzione con protocollo MOD-BUS);

• Porta M-Bus Master protetta contro il sovraccarico e

cortocircuito;

• Dispositivo per la lettura di 60 contatori;

Caratteristiche funzionali

Lettore contatori con interfaccia M-Bus e visualizzazione con

display locale. Se desiderato, data la disponibilità della porta

USB, si può comunque utilizzare un PC con apposito software

per la visualizzazione del valore dei contatori.

•

•

•

Alimentazione: 230Vac 50/60Hz;

Indicazione dello stato della linea M-Bus;

Porta USB Slave isolata per lettura tramite PC;

•

•

•

•

•

•

•

•

•

•

•

Dimensioni: 150mm x 200mm x 76mm;

Colore: Grigio RAL 7035;

Protezione IP 66.

76

cmscontatori.it

CARATTERISTICHE

DIMENSIONALI

STCU-060-DS1

STCU-120-DS1

STCU-250-DS1

ST-SWL-C01

SG-PRG-USB

Modulo per la lettura fino a 60 contatori;

Modulo per la lettura fino a 120 contatori;

Modulo per la lettura fino a 250 contatori.

Software su chiavetta USB per la lettura dei

contatori da installare su PC;

Cavo di collegamento mini USB – PC

CODICE PRODOTTO

PRODOTTI

CORRELATI

Direttiva Bassa tensione;

Direttiva EMC;

M-Bus EN13757

CONFORMITÀ

NORMATIVE
