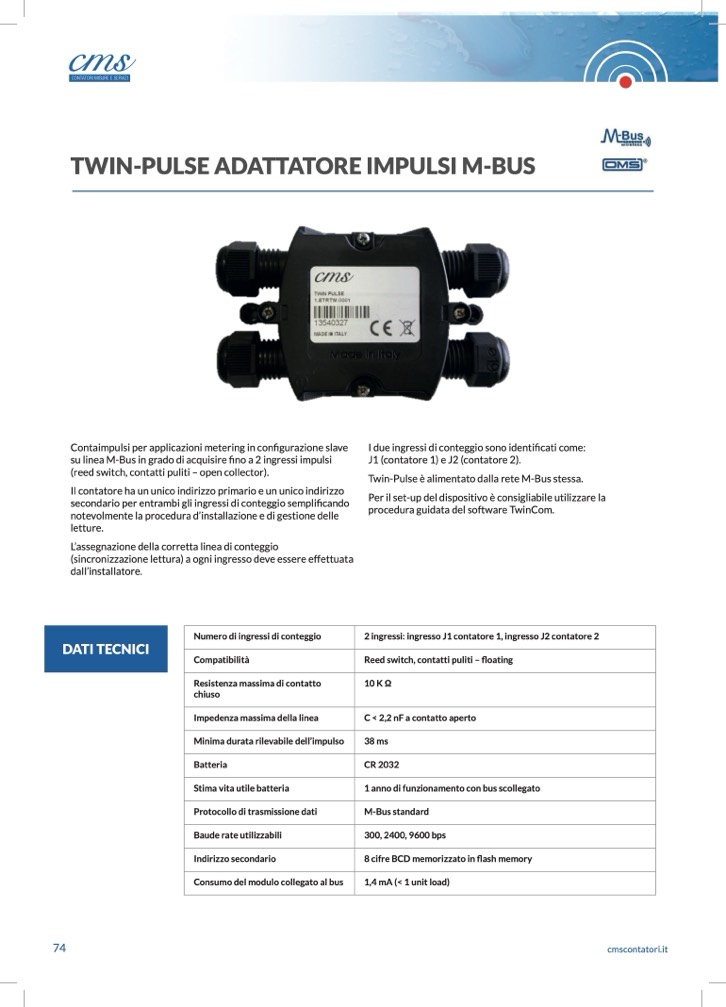

TWIN-PULSE ADATTATORE IMPULSI M-BUS

Contaimpulsi per applicazioni metering in configurazione slave

su linea M-Bus in grado di acquisire fino a 2 ingressi impulsi

(reed switch, contatti puliti – open collector).

Il contatore ha un unico indirizzo primario e un unico indirizzo

secondario per entrambi gli ingressi di conteggio semplificando

notevolmente la procedura d’installazione e di gestione delle

letture.

L’assegnazione della corretta linea di conteggio

(sincronizzazione lettura) a ogni ingresso deve essere effettuata

dall’installatore.

I due ingressi di conteggio sono identificati come:

J1 (contatore 1) e J2 (contatore 2).

Twin-Pulse è alimentato dalla rete M-Bus stessa.

Per il set-up del dispositivo è consigliabile utilizzare la

procedura guidata del software TwinCom.

Numero di ingressi di conteggio

2 ingressi: ingresso J1 contatore 1, ingresso J2 contatore 2

Compatibilità

Reed switch, contatti puliti – floating

Resistenza massima di contatto

chiuso

10 K Ω

Impedenza massima della linea

C < 2,2 nF a contatto aperto

Minima durata rilevabile dell’impulso

38 ms

Batteria

CR 2032

Stima vita utile batteria

1 anno di funzionamento con bus scollegato

Protocollo di trasmissione dati

M-Bus standard

Baude rate utilizzabili

300, 2400, 9600 bps

Indirizzo secondario

8 cifre BCD memorizzato in flash memory

Consumo del modulo collegato al bus

1,4 mA (< 1 unit load)

74

cmscontatori.it

DATI TECNICI
