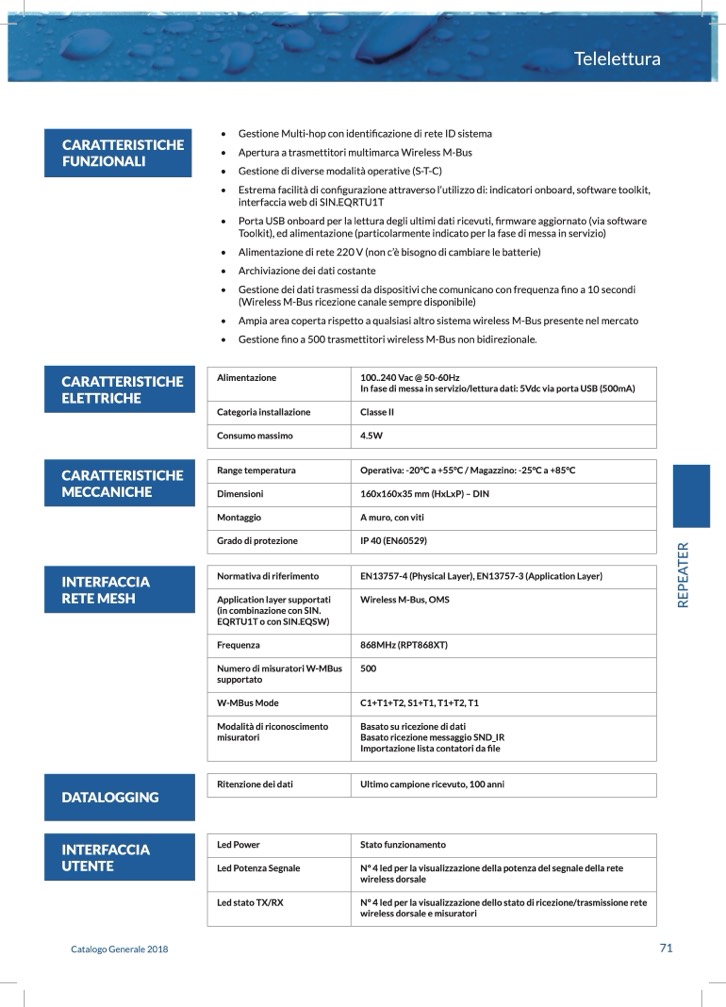

Telelettura

• Gestione Multi-hop con identificazione di rete ID sistema

• Apertura a trasmettitori multimarca Wireless M-Bus

• Gestione di diverse modalità operative (S-T-C)

• Estrema facilità di configurazione attraverso l’utilizzo di: indicatori onboard, software toolkit,

interfaccia web di SIN.EQRTU1T

• Porta USB onboard per la lettura degli ultimi dati ricevuti, firmware aggiornato (via software

Toolkit), ed alimentazione (particolarmente indicato per la fase di messa in servizio)

• Alimentazione di rete 220 V (non c’è bisogno di cambiare le batterie)

• Archiviazione dei dati costante

• Gestione dei dati trasmessi da dispositivi che comunicano con frequenza fino a 10 secondi

(Wireless M-Bus ricezione canale sempre disponibile)

• Ampia area coperta rispetto a qualsiasi altro sistema wireless M-Bus presente nel mercato

• Gestione fino a 500 trasmettitori wireless M-Bus non bidirezionale.

CARATTERISTICHE

FUNZIONALI

Alimentazione

100..240 Vac @ 50-60Hz

In fase di messa in servizio/lettura dati: 5Vdc via porta USB (500mA)

Categoria installazione

Classe II

Consumo massimo

4.5W

CARATTERISTICHE

ELETTRICHE

Range temperatura

Operativa: -20°C a +55°C / Magazzino: -25°C a +85°C

Dimensioni

160x160x35 mm (HxLxP) – DIN

Montaggio

A muro, con viti

Grado di protezione

IP 40 (EN60529)

CARATTERISTICHE

MECCANICHE

Normativa di riferimento

EN13757-4 (Physical Layer), EN13757-3 (Application Layer)

Application layer supportati

(in combinazione con SIN.

EQRTU1T o con SIN.EQSW)

Wireless M-Bus, OMS

Frequenza

868MHz (RPT868XT)

Numero di misuratori W-MBus

supportato

500

W-MBus Mode

C1+T1+T2, S1+T1, T1+T2, T1

Modalità di riconoscimento

misuratori

Basato su ricezione di dati

Basato ricezione messaggio SND_IR

Importazione lista contatori da file

INTERFACCIA

RETE MESH

Ritenzione dei dati

Ultimo campione ricevuto, 100 anni

DATALOGGING

Led Power

Stato funzionamento

Led Potenza Segnale

N° 4 led per la visualizzazione della potenza del segnale della rete

wireless dorsale

Led stato TX/RX

N° 4 led per la visualizzazione dello stato di ricezione/trasmissione rete

wireless dorsale e misuratori

INTERFACCIA

UTENTE
