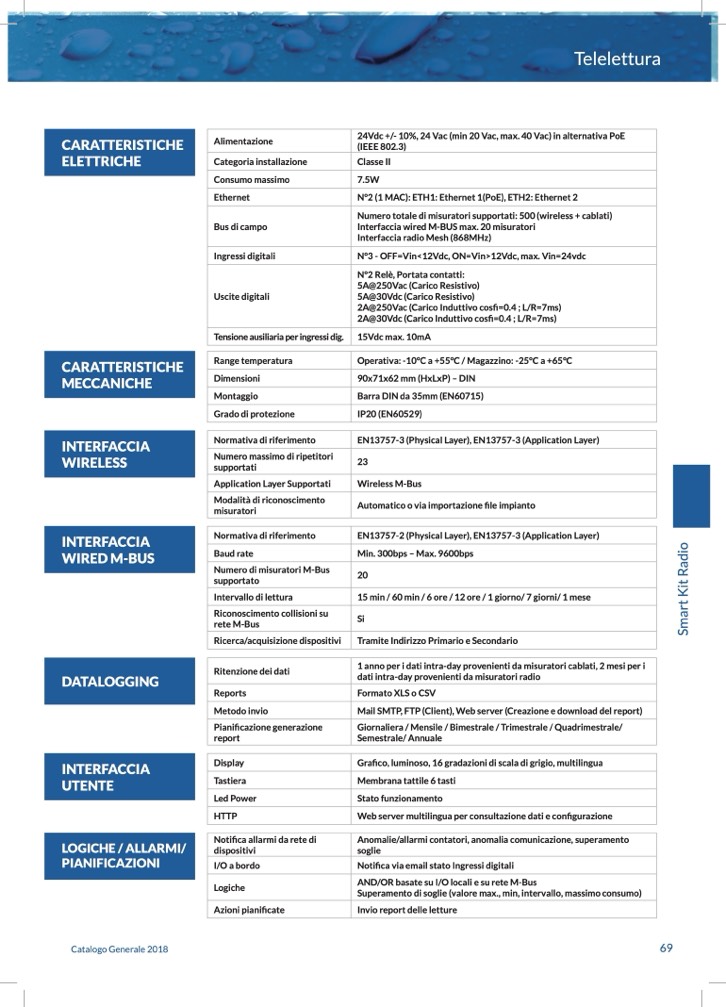

Telelettura

Alimentazione

24Vdc +/- 10%, 24 Vac (min 20 Vac, max. 40 Vac) in alternativa PoE

(IEEE 802.3)

Categoria installazione

Classe II

Consumo massimo

7.5W

Ethernet

N°2 (1 MAC): ETH1: Ethernet 1(PoE), ETH2: Ethernet 2

Bus di campo

Numero totale di misuratori supportati: 500 (wireless + cablati)

Interfaccia wired M-BUS max. 20 misuratori

Interfaccia radio Mesh (868MHz)

Ingressi digitali

N°3 - OFF=Vin<12Vdc, ON=Vin>12Vdc, max. Vin=24vdc

Uscite digitali

N°2 Relè, Portata contatti:

5A@250Vac (Carico Resistivo)

5A@30Vdc (Carico Resistivo)

2A@250Vac (Carico Induttivo cosfi=0.4 ; L/R=7ms)

2A@30Vdc (Carico Induttivo cosfi=0.4 ; L/R=7ms)

Tensione ausiliaria per ingressi dig.

15Vdc max. 10mA

CARATTERISTICHE

ELETTRICHE

Range temperatura

Operativa: -10°C a +55°C / Magazzino: -25°C a +65°C

Dimensioni

90x71x62 mm (HxLxP) – DIN

Montaggio

Barra DIN da 35mm (EN60715)

Grado di protezione

IP20 (EN60529)

CARATTERISTICHE

MECCANICHE

Normativa di riferimento

EN13757-3 (Physical Layer), EN13757-3 (Application Layer)

Numero massimo di ripetitori

supportati

23

Application Layer Supportati

Wireless M-Bus

Modalità di riconoscimento

misuratori

Automatico o via importazione file impianto

INTERFACCIA

WIRELESS

Normativa di riferimento

EN13757-2 (Physical Layer), EN13757-3 (Application Layer)

Baud rate

Min. 300bps – Max. 9600bps

Numero di misuratori M-Bus

supportato

20

Intervallo di lettura

15 min / 60 min / 6 ore / 12 ore / 1 giorno/ 7 giorni/ 1 mese

Riconoscimento collisioni su

rete M-Bus

Si

Ricerca/acquisizione dispositivi

Tramite Indirizzo Primario e Secondario

INTERFACCIA

WIRED M-BUS

Ritenzione dei dati

1 anno per i dati intra-day provenienti da misuratori cablati, 2 mesi per i

dati intra-day provenienti da misuratori radio

Reports

Formato XLS o CSV

Metodo invio

Mail SMTP, FTP (Client), Web server (Creazione e download del report)

Pianificazione generazione

report

Giornaliera / Mensile / Bimestrale / Trimestrale / Quadrimestrale/

Semestrale/ Annuale

DATALOGGING

Display

Grafico, luminoso, 16 gradazioni di scala di grigio, multilingua

Tastiera

Membrana tattile 6 tasti

Led Power

Stato funzionamento

HTTP

Web server multilingua per consultazione dati e configurazione

INTERFACCIA

UTENTE

Notifica allarmi da rete di

dispositivi

Anomalie/allarmi contatori, anomalia comunicazione, superamento

soglie

I/O a bordo

Notifica via email stato Ingressi digitali

Logiche

AND/OR basate su I/O locali e su rete M-Bus

Superamento di soglie (valore max., min, intervallo, massimo consumo)

Azioni pianificate

Invio report delle letture

LOGICHE / ALLARMI/

PIANIFICAZIONI
