Contacalorie

MISURA DELLA

TEMPERATURA

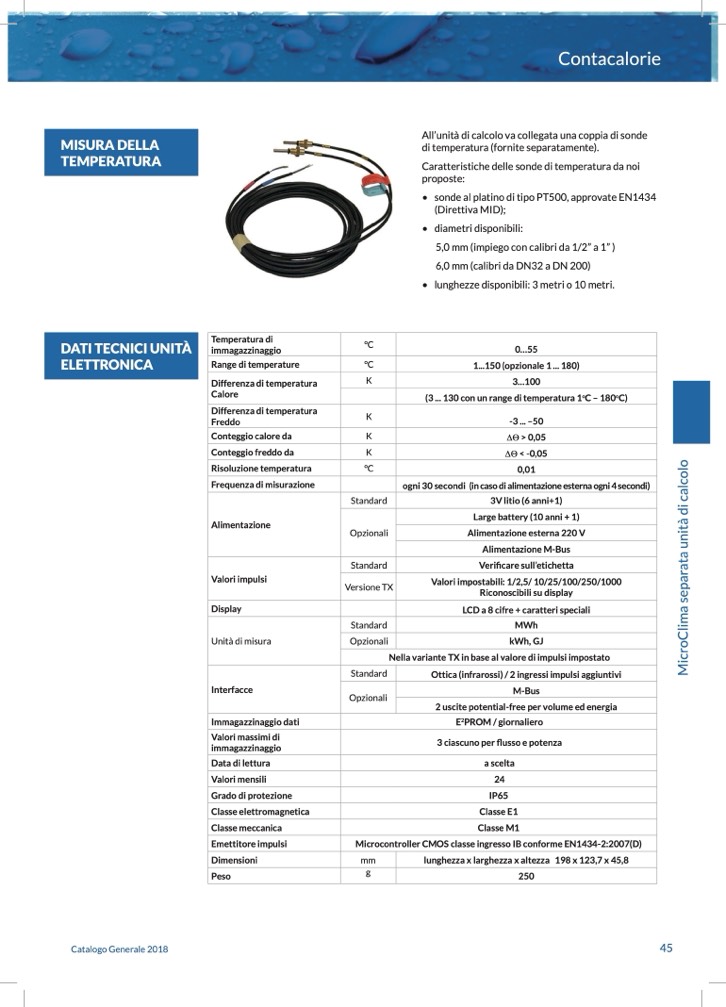

All’unità di calcolo va collegata una coppia di sonde

di temperatura (fornite separatamente).

Caratteristiche delle sonde di temperatura da noi

proposte:

• sonde al platino di tipo PT500, approvate EN1434

(Direttiva MID);

• diametri disponibili:

5,0 mm (impiego con calibri da 1/2” a 1” )

6,0 mm (calibri da DN32 a DN 200)

• lunghezze disponibili: 3 metri o 10 metri.

Temperatura di

immagazzinaggio

°C

0...55

Range di temperature

°C

1...150 (opzionale 1 ... 180)

Differenza di temperatura

Calore

K

3...100

(3 ... 130 con un range di temperatura 1

o

C – 180

o

C)

Differenza di temperatura

Freddo

K

-3 ... –50

Conteggio calore da

K

DQ > 0,05

Conteggio freddo da

K

DQ < -0,05

Risoluzione temperatura

°C

0,01

Frequenza di misurazione

ogni30secondi (incasodialimentazioneesternaogni4secondi)

Alimentazione

Standard

3V litio (6 anni+1)

Opzionali

Large battery (10 anni + 1)

Alimentazione esterna 220 V

Alimentazione M-Bus

Valori impulsi

Standard

Verificare sull’etichetta

Versione TX

Valori impostabili: 1/2,5/ 10/25/100/250/1000

Riconoscibili su display

Display

LCD a 8 cifre + caratteri speciali

Unità di misura

Standard

MWh

Opzionali

kWh, GJ

Nella variante TX in base al valore di impulsi impostato

Interfacce

Standard

Ottica (infrarossi) / 2 ingressi impulsi aggiuntivi

Opzionali

M-Bus

2 uscite potential-free per volume ed energia

Immagazzinaggio dati

E

2

PROM / giornaliero

Valori massimi di

immagazzinaggio

3 ciascuno per flusso e potenza

Data di lettura

a scelta

Valori mensili

24

Grado di protezione

IP65

Classe elettromagnetica

Classe E1

Classe meccanica

Classe M1

Emettitore impulsi

Microcontroller CMOS classe ingresso IB conforme EN1434-2:2007(D)

Dimensioni

mm

lunghezza x larghezza x altezza 198 x 123,7 x 45,8

Peso

g

250

DATI TECNICI UNITÀ

ELETTRONICA
