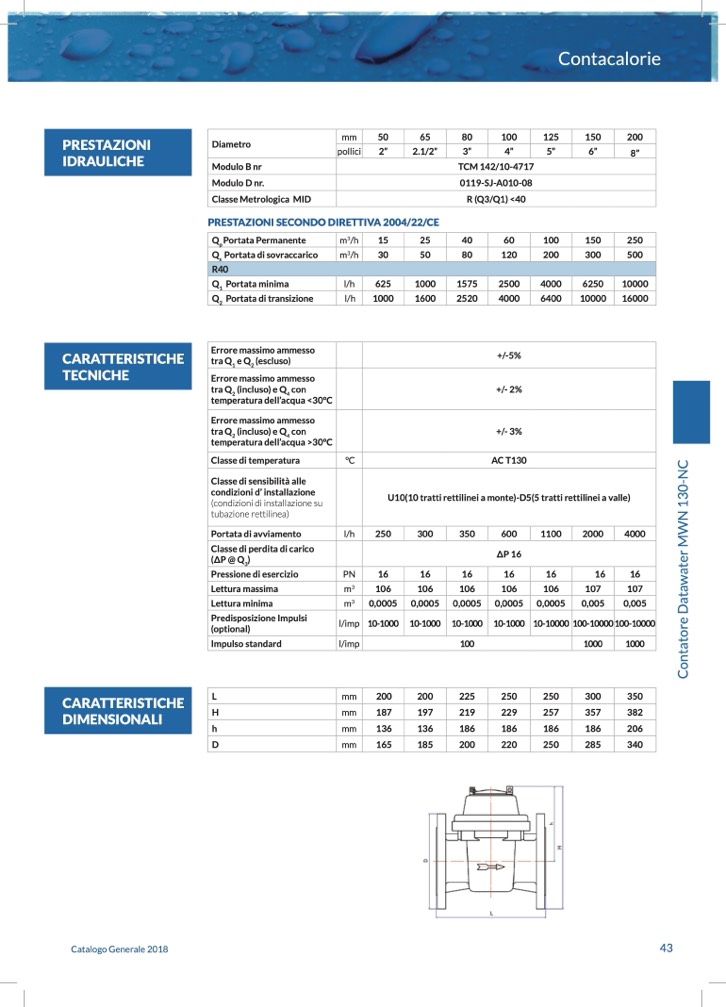

Contacalorie
Diametro
mm
50
65
80
100
125
150
200
pollici
2”
2.1/2”
3”
4”
5”
6”
8”
Modulo B nr
TCM 142/10-4717
Modulo D nr.
0119-SJ-A010-08
Classe Metrologica MID
R (Q3/Q1) <40
PRESTAZIONI
IDRAULICHE
PRESTAZIONI SECONDO DIRETTIVA 2004/22/CE
Q
p
Portata Permanente
m
3
/h
15
25
40
60
100
150
250
Q
s
Portata di sovraccarico
m
3
/h
30
50
80
120
200
300
500
R40
Q
1
Portata minima
l/h
625
1000
1575
2500
4000
6250
10000
Q
2
Portata di transizione
l/h
1000
1600
2520
4000
6400
10000
16000
Errore massimo ammesso
tra Q
1
e Q
2
(escluso)
+/-5%
Errore massimo ammesso
tra Q
2
(incluso) e Q
4
con
temperatura dell’acqua <30°C
+/- 2%
Errore massimo ammesso
tra Q
2
(incluso) e Q
4
con
temperatura dell’acqua >30°C
+/- 3%
Classe di temperatura
°C
AC T130
Classe di sensibilità alle
condizioni d’ installazione
(condizioni di installazione su
tubazione rettilinea)
U10(10 tratti rettilinei a monte)-D5(5 tratti rettilinei a valle)
Portata di avviamento
l/h
250
300
350
600
1100
2000
4000
Classe di perdita di carico
(ΔP @ Q
3
)
ΔP 16
Pressione di esercizio
PN
16
16
16
16
16
16
16
Lettura massima
m
3
106
106
106
106
106
107
107
Lettura minima
m
3
0,0005
0,0005
0,0005
0,0005
0,0005
0,005
0,005
Predisposizione Impulsi
(optional)
l/imp
10-1000
10-1000
10-1000
10-1000
10-10000
100-10000
100-10000
Impulso standard
l/imp
100
1000
1000
CARATTERISTICHE
TECNICHE
L
mm
200
200
225
250
250
300
350
H
mm
187
197
219
229
257
357
382
h
mm
136
136
186
186
186
186
206
D
mm
165
185
200
220
250
285
340
CARATTERISTICHE
DIMENSIONALI
Catalogo Generale 2018
43
C
o
n
t
a
t
o
r
e
D
a
t
a
w
a
t
e
r
M
W
N
1
3
0
-
N
C
