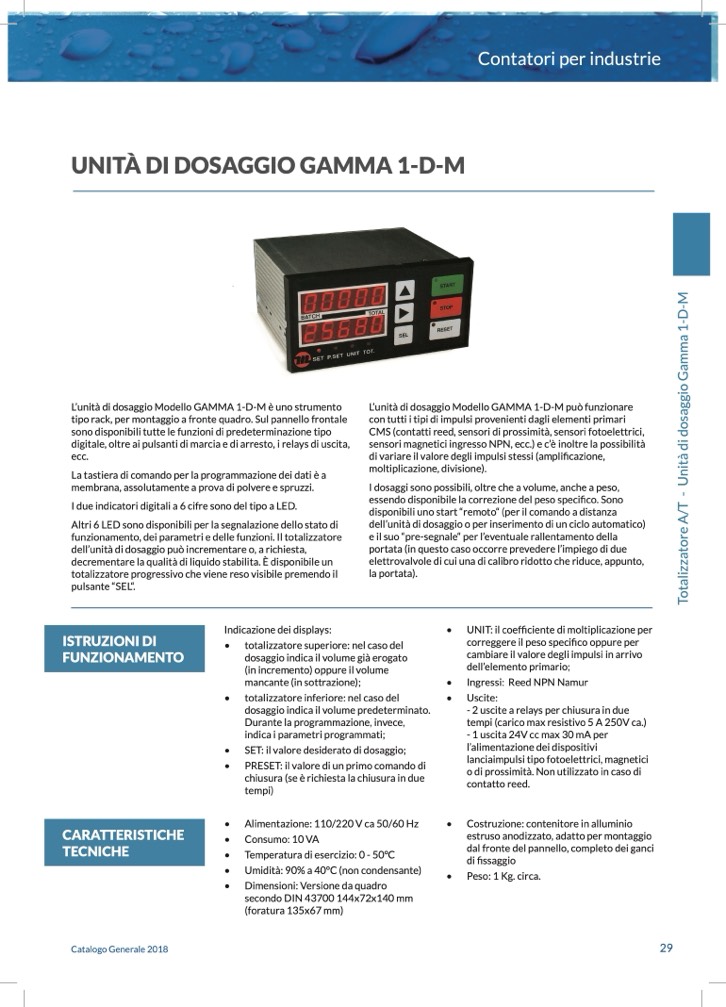

UNITÀ DI DOSAGGIO GAMMA 1-D-M

L’unità di dosaggio Modello GAMMA 1-D-M è uno strumento

tipo rack, per montaggio a fronte quadro. Sul pannello frontale

sono disponibili tutte le funzioni di predeterminazione tipo

digitale, oltre ai pulsanti di marcia e di arresto, i relays di uscita,

ecc.

La tastiera di comando per la programmazione dei dati è a

membrana, assolutamente a prova di polvere e spruzzi.

I due indicatori digitali a 6 cifre sono del tipo a LED.

L’unità di dosaggio Modello GAMMA 1-D-M può funzionare

con tutti i tipi di impulsi provenienti dagli elementi primari

CMS (contatti reed, sensori di prossimità, sensori fotoelettrici,

sensori magnetici ingresso NPN, ecc.) e c’è inoltre la possibilità

di variare il valore degli impulsi stessi (amplificazione,

moltiplicazione, divisione).

I dosaggi sono possibili, oltre che a volume, anche a peso,

essendo disponibile la correzione del peso specifico. Sono

disponibili uno start “remoto“ (per il comando a distanza

dell’unità di dosaggio o per inserimento di un ciclo automatico)

e il suo “pre-segnale“ per l’eventuale rallentamento della

portata (in questo caso occorre prevedere l’impiego di due

elettrovalvole di cui una di calibro ridotto che riduce, appunto,

Altri 6 LED sono disponibili per la segnalazione dello stato di

funzionamento, dei parametri e delle funzioni. Il totalizzatore

dell’unità di dosaggio può incrementare o, a richiesta,

decrementare la qualità di liquido stabilita. È disponibile un

totalizzatore progressivo che viene reso visibile premendo il

la portata).

pulsante “SEL“.

ISTRUZIONI DI

FUNZIONAMENTO

CARATTERISTICHE

TECNICHE

Catalogo Generale 2018

29

Indicazione dei displays:

•

• totalizzatore superiore: nel caso del

dosaggio indica il volume già erogato

(in incremento) oppure il volume

mancante (in sottrazione);

•

• totalizzatore inferiore: nel caso del

•

dosaggio indica il volume predeterminato.

Durante la programmazione, invece,

indica i parametri programmati;

• SET: il valore desiderato di dosaggio;

• PRESET: il valore di un primo comando di

chiusura (se è richiesta la chiusura in due

tempi)

• Alimentazione: 110/220 V ca 50/60 Hz

•

• Consumo: 10 VA

• Temperatura di esercizio: 0 - 50°C

• Umidità: 90% a 40°C (non condensante)

• Dimensioni: Versione da quadro

secondo DIN 43700 144x72x140 mm

(foratura 135x67 mm)

UNIT: il coefficiente di moltiplicazione per

correggere il peso specifico oppure per

cambiare il valore degli impulsi in arrivo

dell’elemento primario;

Ingressi: Reed NPN Namur

Uscite:

- 2 uscite a relays per chiusura in due

tempi (carico max resistivo 5 A 250V ca.)

- 1 uscita 24V cc max 30 mA per

l’alimentazione dei dispositivi

lanciaimpulsi tipo fotoelettrici, magnetici

o di prossimità. Non utilizzato in caso di

contatto reed.

Costruzione: contenitore in alluminio

estruso anodizzato, adatto per montaggio

dal fronte del pannello, completo dei ganci

di fissaggio

• Peso: 1 Kg. circa.
