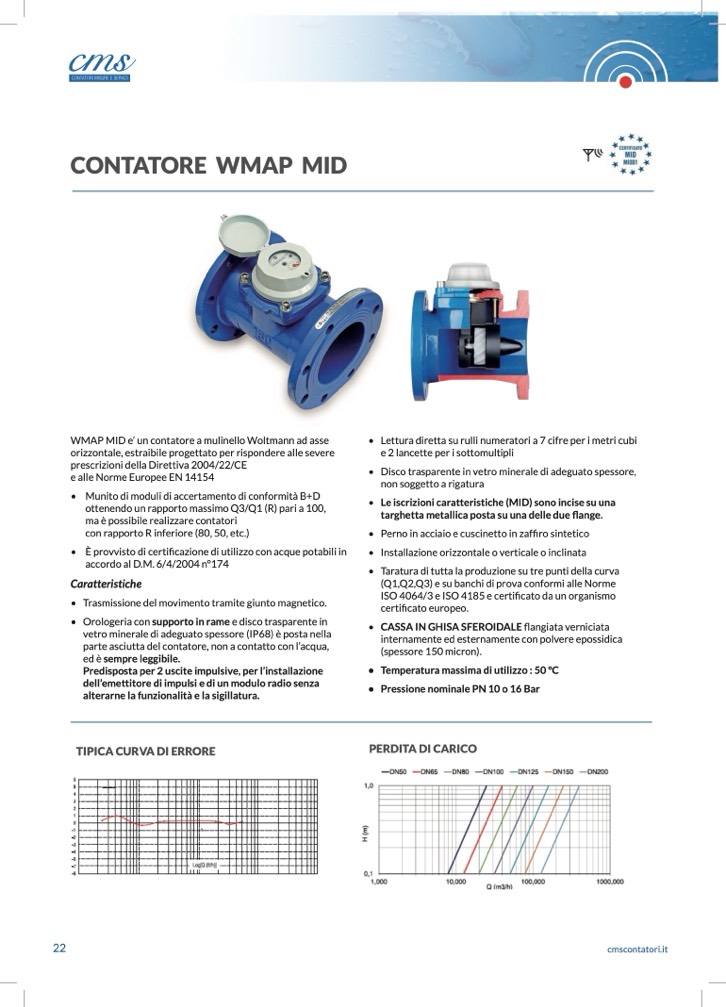

CONTATORE WMAP MID

WMAP MID e’ un contatore a mulinello Woltmann ad asse

orizzontale, estraibile progettato per rispondere alle severe

prescrizioni della Direttiva 2004/22/CE

e alle Norme Europee EN 14154

• Munito di moduli di accertamento di conformità B+D

ottenendo un rapporto massimo Q3/Q1 (R) pari a 100,

ma è possibile realizzare contatori

con rapporto R inferiore (80, 50, etc.)

• È provvisto di certificazione di utilizzo con acque potabili in

accordo al D.M. 6/4/2004 n°174

Caratteristiche

• Trasmissione del movimento tramite giunto magnetico.

• Orologeria con supporto in rame e disco trasparente in

vetro minerale di adeguato spessore (IP68) è posta nella

parte asciutta del contatore, non a contatto con l’acqua,

ed è sempre leggibile.

Predisposta per 2 uscite impulsive, per l’installazione

dell’emettitore di impulsi e di un modulo radio senza

alterarne la funzionalità e la sigillatura.

TIPICA CURVA DI ERRORE

• Lettura diretta su rulli numeratori a 7 cifre per i metri cubi

e 2 lancette per i sottomultipli

• Discotrasparenteinvetromineralediadeguatospessore,

non soggetto a rigatura

• Le iscrizioni caratteristiche (MID) sono incise su una

targhetta metallica posta su una delle due flange.

• Perno in acciaio e cuscinetto in zaffiro sintetico

• Installazione orizzontale o verticale o inclinata

• Taratura di tutta la produzione su tre punti della curva

(Q1,Q2,Q3) e su banchi di prova conformi alle Norme

ISO 4064/3 e ISO 4185 e certificato da un organismo

certificato europeo.

• CASSA IN GHISA SFEROIDALE flangiata verniciata

internamente ed esternamente con polvere epossidica

(spessore 150 micron).

• Temperatura massima di utilizzo : 50 °C

• Pressione nominale PN 10 o 16 Bar

PERDITA DI CARICO
