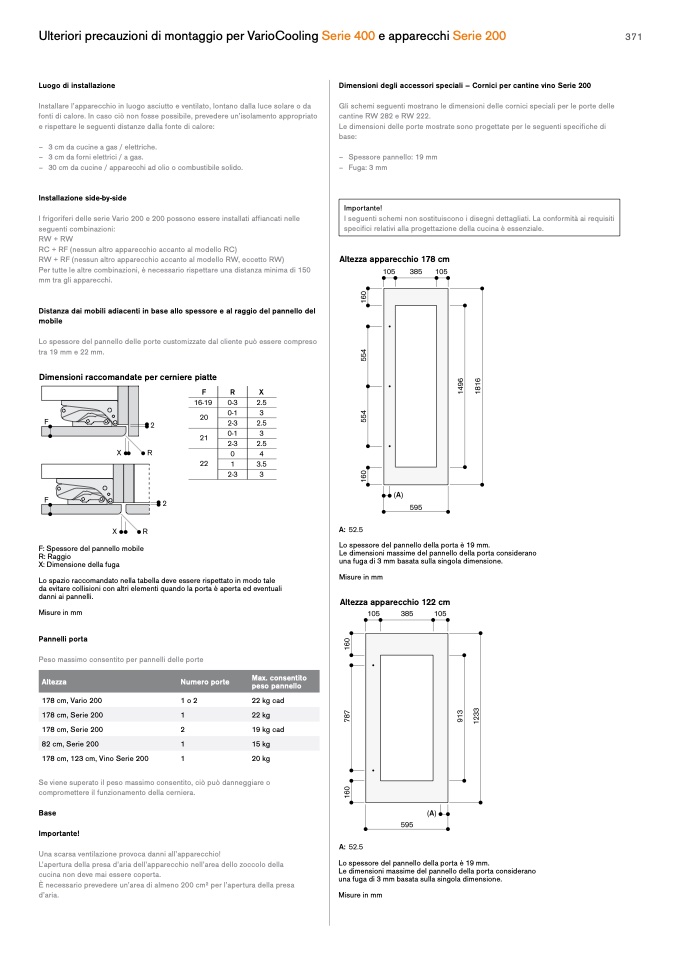

Ulteriori precauzioni di montaggio per VarioCooling Serie 400 e apparecchi Serie 200
371
Luogo di installazione
Installare l’apparecchio in luogo asciutto e ventilato, lontano dalla luce solare o da
fonti di calore. In caso ciò non fosse possibile, prevedere un’isolamento appropriato
e rispettare le seguenti distanze dalla fonte di calore:
– 3 cm da cucine a gas / elettriche.
– 3 cm da forni elettrici / a gas.
– 30 cm da cucine / apparecchi ad olio o combustibile solido.
Installazione side-by-side
I frigoriferi delle serie Vario 200 e 200 possono essere installati affiancati nelle
seguenti combinazioni:
RW + RW
RC + RF (nessun altro apparecchio accanto al modello RC)
RW + RF (nessun altro apparecchio accanto al modello RW, eccetto RW)
Per tutte le altre combinazioni, è necessario rispettare una distanza minima di 150
mm tra gli apparecchi.
Distanza dai mobili adiacenti in base allo spessore e al raggio del pannello del
mobile
Lo spessore del pannello delle porte customizzate dal cliente può essere compreso
tra 19 mm e 22 mm.
Dimensioni raccomandate per cerniere piatte
Dimensioni degli accessori speciali – Cornici per cantine vino Serie 200
Gli schemi seguenti mostrano le dimensioni delle cornici speciali per le porte delle
cantine RW 282 e RW 222.
Le dimensioni delle porte mostrate sono progettate per le seguenti specifiche di
base:
– Spessore pannello: 19 mm
– Fuga: 3 mm
Altezza apparecchio 178 cm
Importante!
I seguenti schemi non sostituiscono i disegni dettagliati. La conformità ai requisiti
specifici relativi alla progettazione della cucina è essenziale.
F: Spessore del pannello mobile
R: Raggio
X: Dimensione della fuga
Lo spazio raccomandato nella tabella deve essere rispettato in modo tale
da evitare collisioni con altri elementi quando la porta è aperta ed eventuali
danni ai pannelli.
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano
una fuga di 3 mm basata sulla singola dimensione.
Misure in mm
Altezza apparecchio 122 cm
Misure in mm
Pannelli porta
Peso massimo consentito per pannelli delle porte
Altezza
Numero porte
Max. consentito
peso pannello
178 cm, Vario 200
178 cm, Serie 200
178 cm, 123 cm, Vino Serie 200
1 o 2
2
1
22 kg cad
19 kg cad
20 kg
178 cm, Serie 200
1
22 kg
82 cm, Serie 200
1
15 kg
Se viene superato il peso massimo consentito, ciò può danneggiare o
compromettere il funzionamento della cerniera.
Base
Importante!
Una scarsa ventilazione provoca danni all’apparecchio!
L’apertura della presa d’aria dell’apparecchio nell’area dello zoccolo della
cucina non deve mai essere coperta.
È necessario prevedere un’area di almeno 200 cm2 per l’apertura della presa
d’aria.
Lo spessore del pannello della porta è 19 mm.
Le dimensioni massime del pannello della porta considerano
una fuga di 3 mm basata sulla singola dimensione.
Misure in mm
