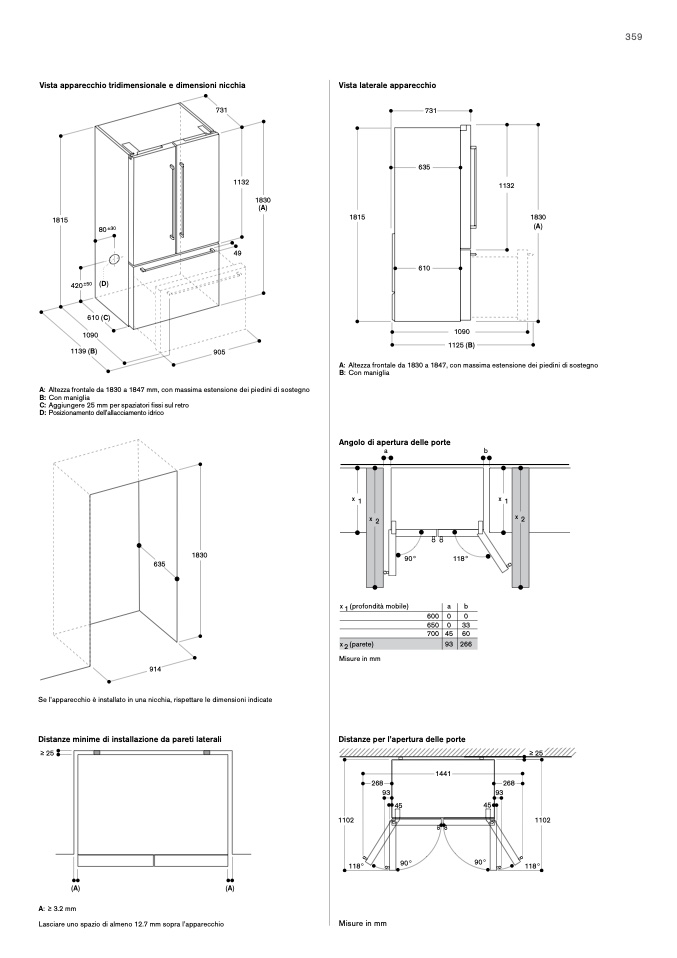

Vista apparecchio tridimensionale e dimensioni nicchia

Vista laterale apparecchio

731

731

359

635

610

1132

1830

(A)

49

A: Altezza frontale da 1830 a 1847 mm, con massima estensione dei piedini di sostegno

B: Con maniglia

C: Aggiungere 25 mm per spaziatori fissi sul retro

D: Posizionamento dell’allacciamento idrico

1830

635

914

Se l’apparecchio è installato in una nicchia, rispettare le dimensioni indicate

Distanze minime di installazione da pareti laterali

≥ 25

1132

1815

1815

1830

(A)

80±30

420 ±50 (D)

610 (C)

1090

1090

1125 (B)

1139 (B)

905

A: Altezza frontale da 1830 a 1847, con massima estensione dei piedini di sostegno

B: Con maniglia

Angolo di apertura delle porte

a

b

x

1

90°

118°

a

b

0

33

60

x 1 (profondità mobile)

600

650

700

Misure in mm

Distanze per l’apertura delle porte

x 2 (parete)

x

2

x

1

x

2

0

0

45

93

266

1441

3

93

45

45

268

268

9

90°

90°

≥ 25

1102

118°

(A)

(A)

1102

118°

Misure in mm

A: ≥ 3.2 mm

Lasciare uno spazio di almeno 12.7 mm sopra l’apparecchio
