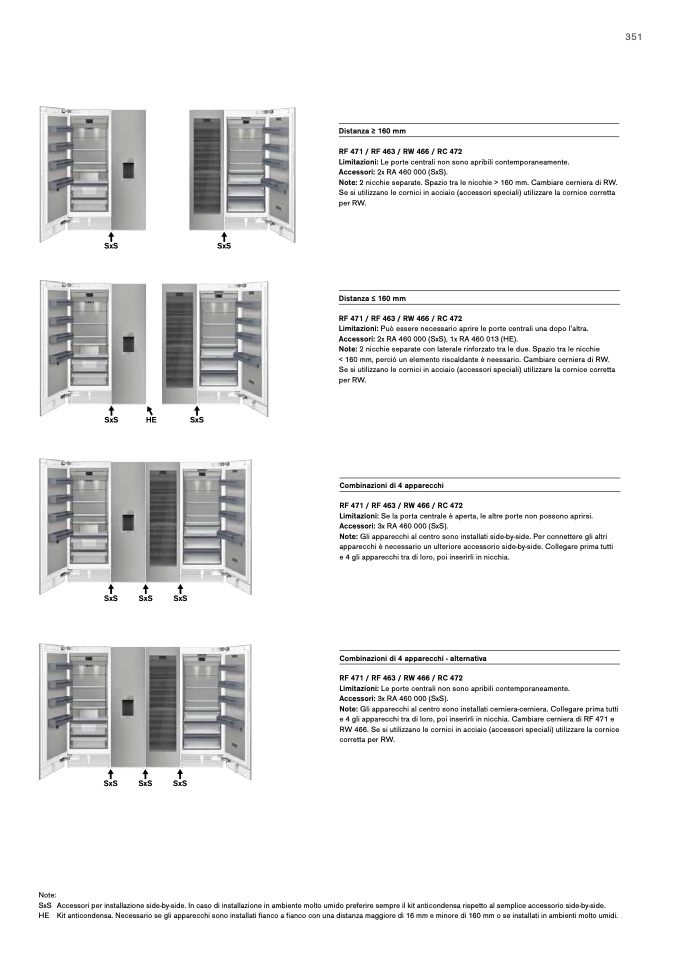

351
SxS
SxS
Distanza ≥ 160 mm
RF 471 / RF 463 / RW 466 / RC 472
Limitazioni: Le porte centrali non sono apribili contemporaneamente.
Accessori: 2x RA 460 000 (SxS).
Note: 2 nicchie separate. Spazio tra le nicchie > 160 mm. Cambiare cerniera di RW.
Se si utilizzano le cornici in acciaio (accessori speciali) utilizzare la cornice corretta
per RW.
Distanza ≤ 160 mm
RF 471 / RF 463 / RW 466 / RC 472
Limitazioni: Può essere necessario aprire le porte centrali una dopo l’altra.
Accessori: 2x RA 460 000 (SxS), 1x RA 460 013 (HE).
Note: 2 nicchie separate con laterale rinforzato tra le due. Spazio tra le nicchie
< 160 mm, perciò un elemento riscaldante è neessario. Cambiare cerniera di RW.
Se si utilizzano le cornici in acciaio (accessori speciali) utilizzare la cornice corretta
per RW.
Combinazioni di 4 apparecchi
RF 471 / RF 463 / RW 466 / RC 472
Limitazioni: Se la porta centrale è aperta, le altre porte non possono aprirsi.
Accessori: 3x RA 460 000 (SxS).
Note: Gli apparecchi al centro sono installati side-by-side. Per connettere gli altri
apparecchi è necessario un ulteriore accessorio side-by-side. Collegare prima tutti
e 4 gli apparecchi tra di loro, poi inserirli in nicchia.
Combinazioni di 4 apparecchi - alternativa
RF 471 / RF 463 / RW 466 / RC 472
Limitazioni: Le porte centrali non sono apribili contemporaneamente.
Accessori: 3x RA 460 000 (SxS).
Note: Gli apparecchi al centro sono installati cerniera-cerniera. Collegare prima tutti
e 4 gli apparecchi tra di loro, poi inserirli in nicchia. Cambiare cerniera di RF 471 e
RW 466. Se si utilizzano le cornici in acciaio (accessori speciali) utilizzare la cornice
corretta per RW.
SxS
HE
SxS
SxS
SxS
SxS
SxS
SxS
SxS
Note:
SxS Accessoriperinstallazioneside-by-side.Incasodiinstallazioneinambientemoltoumidopreferiresempreilkitanticondensarispettoalsempliceaccessorioside-by-side.
HE Kit anticondensa. Necessario se gli apparecchi sono installati fianco a fianco con una distanza maggiore di 16 mm e minore di 160 mm o se installati in ambienti molto umidi.
