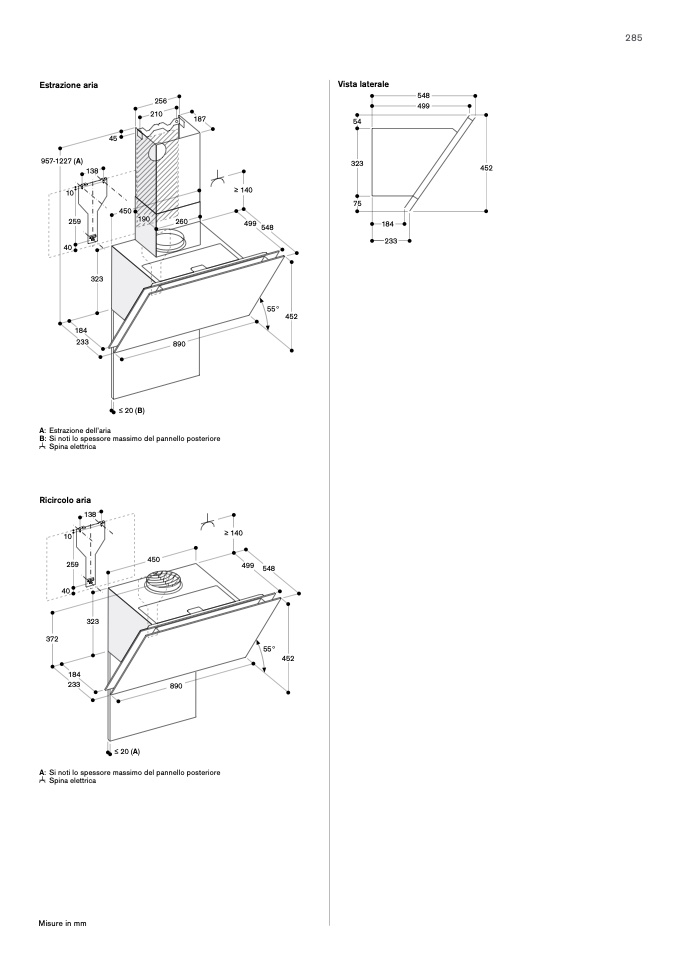

Estrazione aria

Vista laterale

285

256

210

450

548

499

187

54

323

75

45

957-1227 (A)

138

452

10

259

190

260

≥ 140

499

548

55°

452

184

233

40

323

184

233

890

≤ 20 (B)

A: Estrazione dell’aria

B: Si noti lo spessore massimo del pannello posteriore

Spina elettrica

Ricircolo aria

138

10

259

40

323

372

184

233

450

≥ 140

499

548

55°

452

890

≤ 20 (A)

A: Si noti lo spessore massimo del pannello posteriore

Spina elettrica

Misure in mm
