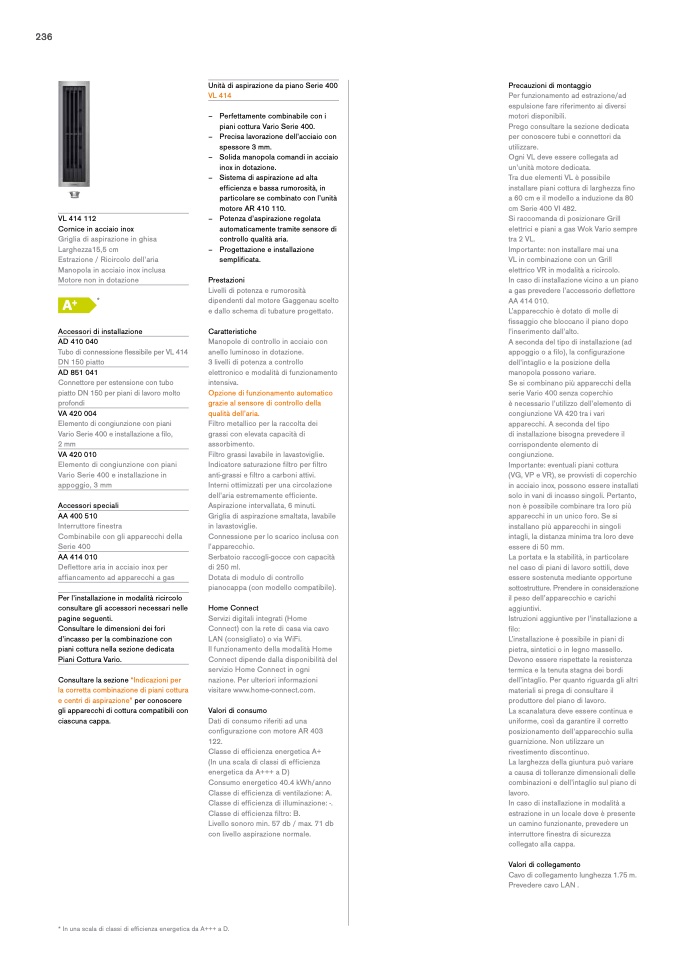

236
VL 414 112
Cornice in acciaio inox
Griglia di aspirazione in ghisa
Larghezza15,5 cm
Estrazione / Ricircolo dell’aria
Manopola in acciaio inox inclusa
Motore non in dotazione
A
+
Accessori di installazione
AD 410 040
Tubo di connessione flessibile per VL 414
DN 150 piatto
AD 851 041
Connettore per estensione con tubo
piatto DN 150 per piani di lavoro molto
profondi
VA 420 004
Elemento di congiunzione con piani
Vario Serie 400 e installazione a filo,
2mm
VA 420 010
Elemento di congiunzione con piani
Vario Serie 400 e installazione in
appoggio, 3 mm
Accessori speciali
AA 400 510
Interruttore finestra
Combinabile con gli apparecchi della
Serie 400
AA 414 010
Deflettore aria in acciaio inox per
affiancamento ad apparecchi a gas
Per l’installazione in modalità ricircolo
consultare gli accessori necessari nelle
pagine seguenti.
Consultare le dimensioni dei fori
d’incasso per la combinazione con
piani cottura nella sezione dedicata
Piani Cottura Vario.
Consultare la sezione “Indicazioni per
la corretta combinazione di piani cottura
e centri di aspirazione” per conoscere
gli apparecchi di cottura compatibili con
ciascuna cappa.
Unità di aspirazione da piano Serie 400
VL 414
– Perfettamente combinabile con i
piani cottura Vario Serie 400.
– Precisa lavorazione dell’acciaio con
spessore 3 mm.
– Solida manopola comandi in acciaio
inox in dotazione.
– Sistema di aspirazione ad alta
efficienza e bassa rumorosità, in
particolare se combinato con l’unità
motore AR 410 110.
– Potenza d’aspirazione regolata
automaticamente tramite sensore di
controllo qualità aria.
– Progettazione e installazione
semplificata.
Prestazioni
Livelli di potenza e rumorosità
dipendenti dal motore Gaggenau scelto
e dallo schema di tubature progettato.
Caratteristiche
Manopole di controllo in acciaio con
anello luminoso in dotazione.
3 livelli di potenza a controllo
elettronico e modalità di funzionamento
intensiva.
Opzione di funzionamento automatico
grazie al sensore di controllo della
qualità dell’aria.
Filtro metallico per la raccolta dei
grassi con elevata capacità di
assorbimento.
Filtro grassi lavabile in lavastoviglie.
Indicatore saturazione filtro per filtro
anti-grassi e filtro a carboni attivi.
Interni ottimizzati per una circolazione
dell’aria estremamente efficiente.
Aspirazione intervallata, 6 minuti.
Griglia di aspirazione smaltata, lavabile
in lavastoviglie.
Connessione per lo scarico inclusa con
l’apparecchio.
Serbatoio raccogli-gocce con capacità
di 250 ml.
Dotata di modulo di controllo
pianocappa (con modello compatibile).
Home Connect
Servizi digitali integrati (Home
Connect) con la rete di casa via cavo
LAN (consigliato) o via WiFi.
Il funzionamento della modalità Home
Connect dipende dalla disponibilità del
servizio Home Connect in ogni
nazione. Per ulteriori informazioni
visitare www.home-connect.com.
Valori di consumo
Dati di consumo riferiti ad una
configurazione con motore AR 403
122.
Classe di efficienza energetica A+
(In una scala di classi di efficienza
energetica da A+++ a D)
Consumo energetico 40.4 kWh/anno
Classe di efficienza di ventilazione: A.
Classe di efficienza di illuminazione: -.
Classe di efficienza filtro: B.
Livello sonoro min. 57 db / max. 71 db
con livello aspirazione normale.
Precauzioni di montaggio
Per funzionamento ad estrazione/ad
espulsione fare riferimento ai diversi
motori disponibili.
Prego consultare la sezione dedicata
per conoscere tubi e connettori da
utilizzare.
Ogni VL deve essere collegata ad
un’unità motore dedicata.
Tra due elementi VL è possibile
installare piani cottura di larghezza fino
a 60 cm e il modello a induzione da 80
cm Serie 400 VI 482.
Si raccomanda di posizionare Grill
elettrici e piani a gas Wok Vario sempre
tra 2 VL.
Importante: non installare mai una
VL in combinazione con un Grill
elettrico VR in modalità a ricircolo.
In caso di installazione vicino a un piano
a gas prevedere l’accessorio deflettore
AA 414 010.
L’apparecchio è dotato di molle di
fissaggio che bloccano il piano dopo
l’inserimento dall’alto.
A seconda del tipo di installazione (ad
appoggio o a filo), la configurazione
dell’intaglio e la posizione della
manopola possono variare.
Se si combinano più apparecchi della
serie Vario 400 senza coperchio
è necessario l’utilizzo dell’elemento di
congiunzione VA 420 tra i vari
apparecchi. A seconda del tipo
di installazione bisogna prevedere il
corrispondente elemento di
congiunzione.
Importante: eventuali piani cottura
(VG, VP e VR), se provvisti di coperchio
in acciaio inox, possono essere installati
solo in vani di incasso singoli. Pertanto,
non è possibile combinare tra loro più
apparecchi in un unico foro. Se si
installano più apparecchi in singoli
intagli, la distanza minima tra loro deve
essere di 50 mm.
La portata e la stabilità, in particolare
nel caso di piani di lavoro sottili, deve
essere sostenuta mediante opportune
sottostrutture. Prendere in considerazione
il peso dell’apparecchio e carichi
aggiuntivi.
Istruzioni aggiuntive per l’installazione a
filo:
L’installazione è possibile in piani di
pietra, sintetici o in legno massello.
Devono essere rispettate la resistenza
termica e la tenuta stagna dei bordi
dell’intaglio. Per quanto riguarda gli altri
materiali si prega di consultare il
produttore del piano di lavoro.
La scanalatura deve essere continua e
uniforme, così da garantire il corretto
posizionamento dell’apparecchio sulla
guarnizione. Non utilizzare un
rivestimento discontinuo.
La larghezza della giuntura può variare
a causa di tolleranze dimensionali delle
combinazioni e dell’intaglio sul piano di
lavoro.
In caso di installazione in modalità a
estrazione in un locale dove è presente
un camino funzionante, prevedere un
interruttore finestra di sicurezza
collegato alla cappa.
Valori di collegamento
Cavo di collegamento lunghezza 1.75 m.
Prevedere cavo LAN .
*
* In una scala di classi di efficienza energetica da A+++ a D.
