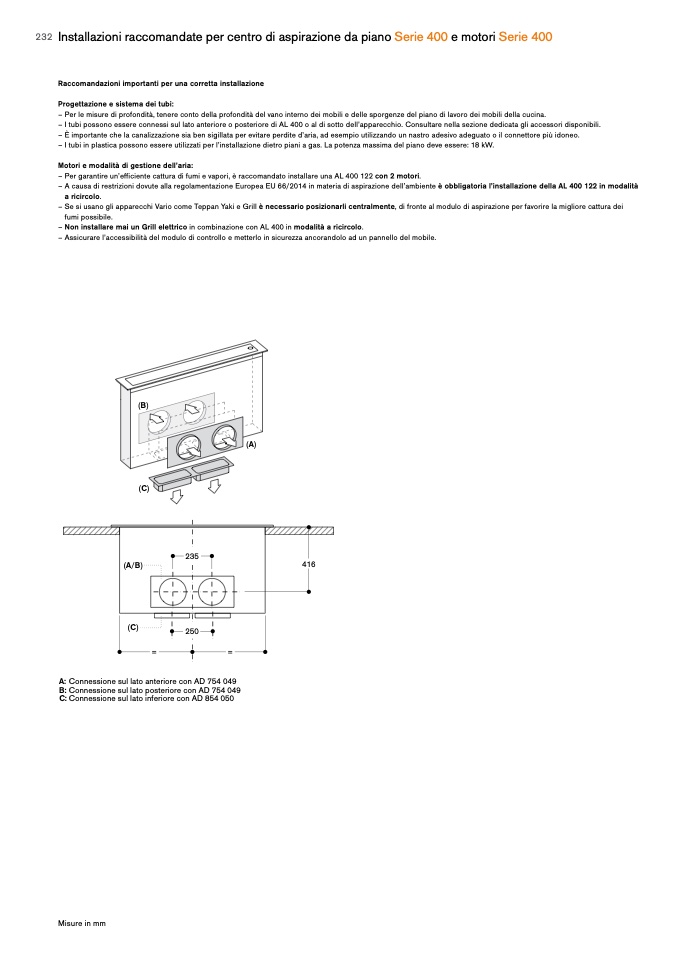

InstallazioniraccomandatepercentrodiaspirazionedapianoSerie400emotoriSerie400

Raccomandazioni importanti per una corretta installazione

Progettazione e sistema dei tubi:

– Per le misure di profondità, tenere conto della profondità del vano interno dei mobili e delle sporgenze del piano di lavoro dei mobili della cucina.

– I tubi possono essere connessi sul lato anteriore o posteriore di AL 400 o al di sotto dell’apparecchio. Consultare nella sezione dedicata gli accessori disponibili.

– È importante che la canalizzazione sia ben sigillata per evitare perdite d’aria, ad esempio utilizzando un nastro adesivo adeguato o il connettore più idoneo.

– I tubi in plastica possono essere utilizzati per l’installazione dietro piani a gas. La potenza massima del piano deve essere: 18 kW.

Motori e modalità di gestione dell’aria:

– Per garantire un’efficiente cattura di fumi e vapori, è raccomandato installare una AL 400 122 con 2 motori.

– A causa di restrizioni dovute alla regolamentazione Europea EU 66/2014 in materia di aspirazione dell’ambiente

è obbligatoria l’installazione della AL 400 122 in modalità

a ricircolo.

– Se si usano gli apparecchi Vario come Teppan Yaki e Grill è necessario posizionarli centralmente, di fronte al modulo di aspirazione per favorire la migliore cattura dei

fumi possibile.

– Non installare mai un Grill elettrico in combinazione con AL 400 in modalità a ricircolo.

– Assicurare l’accessibilità del modulo di controllo e metterlo in sicurezza ancorandolo ad un pannello del mobile.

(B)

(C)

(C)

=

=

A: Connessione sul lato anteriore con AD 754 049

B: Connessione sul lato posteriore con AD 754 049

C: Connessione sul lato inferiore con AD 854 050

(A)

(A/B)

235

416

250

Misure in mm
