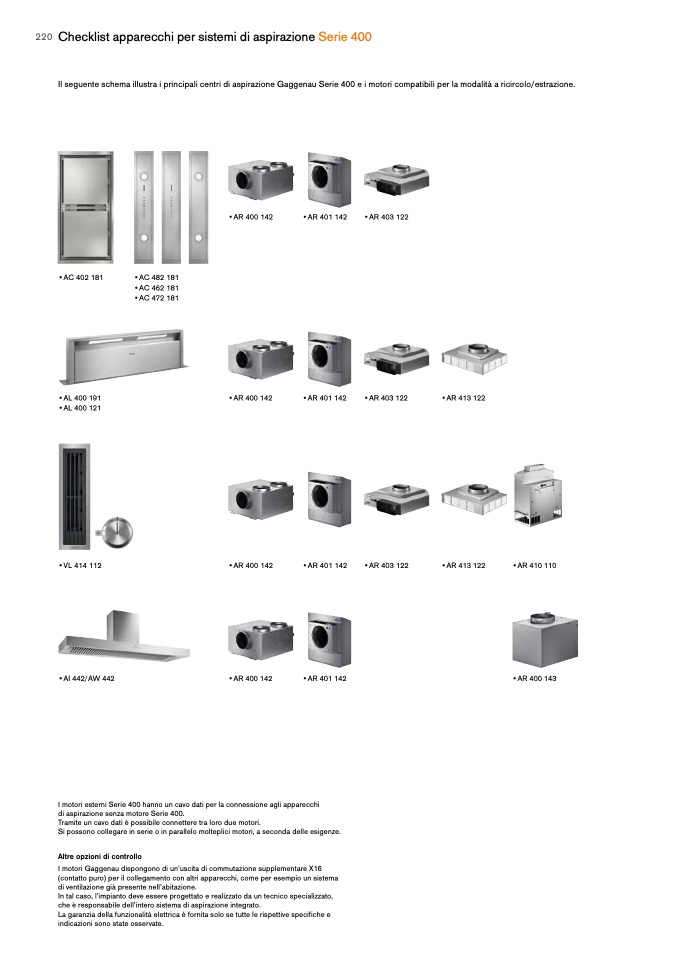

ChecklistapparecchipersistemidiaspirazioneSerie400
Il seguente schema illustra i principali centri di aspirazione Gaggenau Serie 400 e i motori compatibili per la modalità a ricircolo/estrazione.
•AC 402 181
•AL 400 191
•AL 400 121
•AC 482 181
•AC 462 181
•AC 472 181
•AR 400 142
•AR 401 142
•AR 403 122
•AR 400 142
•AR 401 142
•AR 403 122
•AR 413 122
•VL 414 112
•AI 442/AW 442
•AR 400 142
•AR 400 142
•AR 401 142
•AR 401 142
•AR 403 122
•AR 413 122
•AR 410 110
•AR 400 143
I motori esterni Serie 400 hanno un cavo dati per la connessione agli apparecchi
di aspirazione senza motore Serie 400.
Tramite un cavo dati è possibile connettere tra loro due motori.
Si possono collegare in serie o in parallelo molteplici motori, a seconda delle esigenze.
Altre opzioni di controllo
I motori Gaggenau dispongono di un’uscita di commutazione supplementare X16
(contatto puro) per il collegamento con altri apparecchi, come per esempio un sistema
di ventilazione già presente nell’abitazione.
In tal caso, l’impianto deve essere progettato e realizzato da un tecnico specializzato,
che è responsabile dell’intero sistema di aspirazione integrato.
La garanzia della funzionalità elettrica è fornita solo se tutte le rispettive specifiche e
indicazioni sono state osservate.
