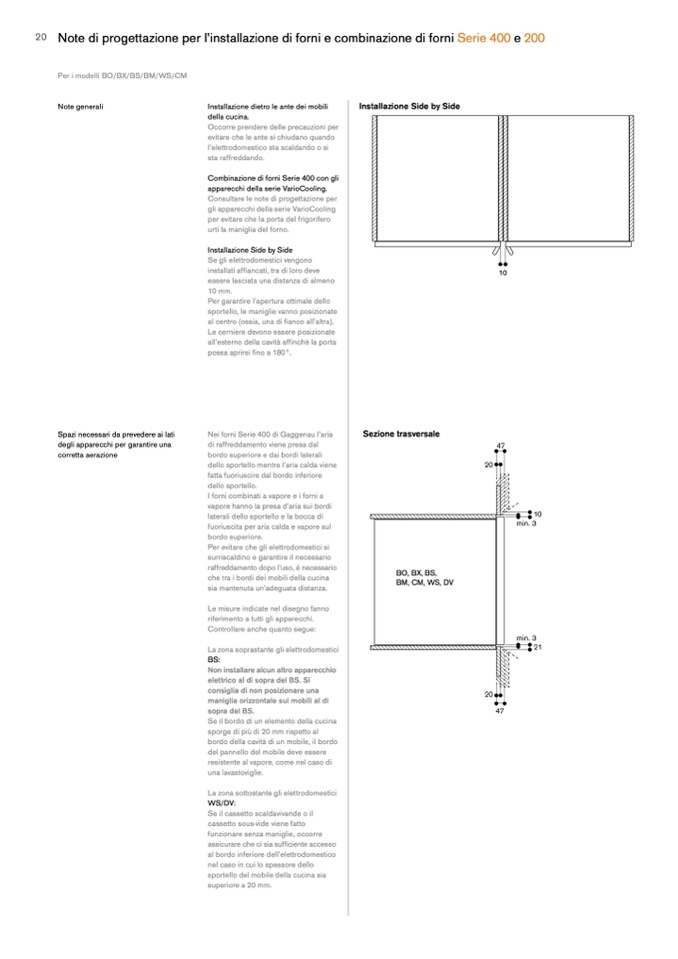

Note di progettazione per l’installazione di forni e combinazione di forni Serie 400 e 200
Per i modelli BO/BX/BS/BM/WS/CM
Note generali
Installazione dietro le ante dei mobili
della cucina.
Occorre prendere delle precauzioni per
evitare che le ante si chiudano quando
l’elettrodomestico sta scaldando o si
sta raffreddando.
Combinazione di forni Serie 400 con gli
apparecchi della serie VarioCooling.
Consultare le note di progettazione per
gli apparecchi della serie VarioCooling
per evitare che la porta del frigorifero
urti la maniglia del forno.
Installazione Side by Side
Se gli elettrodomestici vengono
installati affiancati, tra di loro deve
essere lasciata una distanza di almeno
10 mm.
Per garantire l’apertura ottimale dello
sportello, le maniglie vanno posizionate
al centro (ossia, una di fianco all’altra).
Le cerniere devono essere posizionate
all’esterno della cavità affinchè la porta
possa aprirsi fino a 180°.
Nei forni Serie 400 di Gaggenau l’aria
di raffreddamento viene presa dal
bordo superiore e dai bordi laterali
dello sportello mentre l’aria calda viene
fatta fuoriuscire dal bordo inferiore
dello sportello.
I forni combinati a vapore e i forni a
vapore hanno la presa d’aria sui bordi
laterali dello sportello e la bocca di
fuoriuscita per aria calda e vapore sul
bordo superiore.
Per evitare che gli elettrodomestici si
surriscaldino e garantire il necessario
raffreddamento dopo l’uso, è necessario
che tra i bordi dei mobili della cucina
sia mantenuta un’adeguata distanza.
Le misure indicate nel disegno fanno
riferimento a tutti gli apparecchi.
Controllare anche quanto segue:
La zona soprastante gli elettrodomestici
BS:
Non installare alcun altro apparecchio
elettrico al di sopra del BS. Si
consiglia di non posizionare una
maniglia orizzontale sui mobili al di
sopra del BS.
Se il bordo di un elemento della cucina
sporge di più di 20 mm rispetto al
bordo della cavità di un mobile, il bordo
del pannello del mobile deve essere
resistente al vapore, come nel caso di
una lavastoviglie.
La zona sottostante gli elettrodomestici
WS/DV:
Se il cassetto scaldavivande o il
cassetto sous-vide viene fatto
funzionare senza maniglie, occorre
assicurare che ci sia sufficiente accesso
al bordo inferiore dell’elettrodomestico
nel caso in cui lo spessore dello
sportello del mobile della cucina sia
superiore a 20 mm.
������������� ���� �� ����
Spazi necessari da prevedere ai lati
degli apparecchi per garantire una
corretta aerazione
Sezione trasversale
��
BO, BX, BS,
BM, CM, WS, DV
