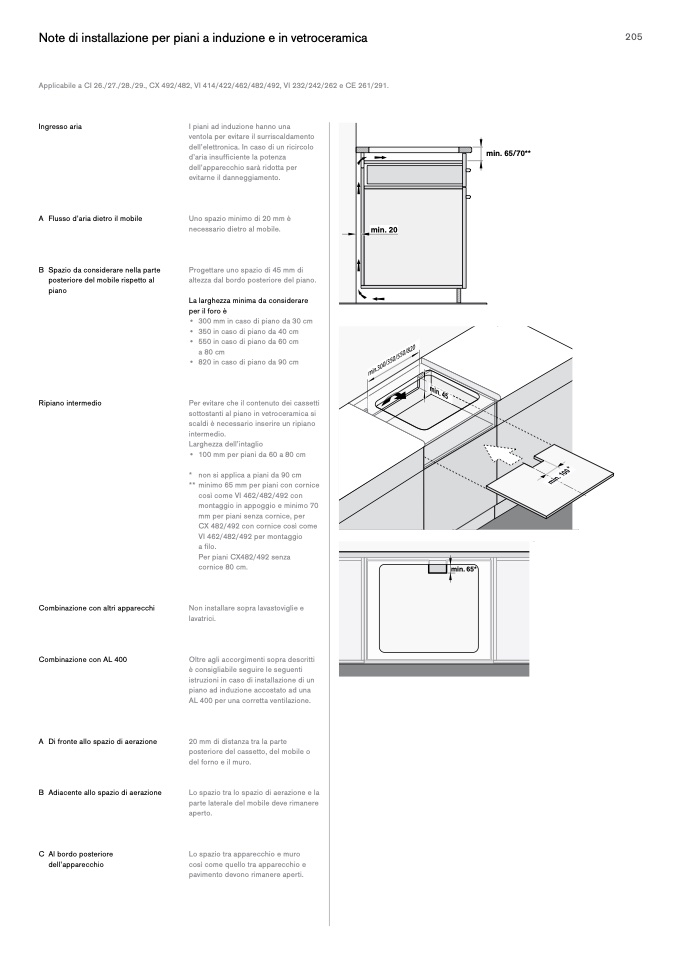

Note di installazione per piani a induzione e in vetroceramica
205
Applicabile a CI 26./27./28./29., CX 492/482, VI 414/422/462/482/492, VI 232/242/262 e CE 261/291.
Ingresso aria
A Flussod’ariadietroilmobile
B Spazio da considerare nella parte
posteriore del mobile rispetto al
piano
Ripiano intermedio
I piani ad induzione hanno una
ventola per evitare il surriscaldamento
dell’elettronica. In caso di un ricircolo
d’aria insufficiente la potenza
dell’apparecchio sarà ridotta per
evitarne il danneggiamento.
Unospaziominimodi20mmè
necessario dietro al mobile.
Progettare uno spazio di 45 mm di
altezza dal bordo posteriore del piano.
La larghezza minima da considerare
per il foro è
• 300mmincasodipianoda30cm
• 350incasodipianoda40cm
• 550incasodipianoda60cm
a 80 cm
• 820incasodipianoda90cm
Per evitare che il contenuto dei cassetti
sottostanti al piano in vetroceramica si
scaldi è necessario inserire un ripiano
intermedio.
Larghezza dell’intaglio
• 100mmperpianida60a80cm
* non si applica a piani da 90 cm
** minimo 65 mm per piani con cornice
così come VI 462/482/492 con
montaggio in appoggio e minimo 70
mm per piani senza cornice, per
CX 482/492 con cornice così come
VI 462/482/492 per montaggio
a filo.
Per piani CX482/492 senza
cornice 80 cm.
Non installare sopra lavastoviglie e
lavatrici.
Oltre agli accorgimenti sopra descrit
è consigliabile seguire le seguenti
istruzioni in caso di installazione di un
piano ad induzione accostato ad una
AL 400 per una corretta ventilazione.
20mmdidistanzatralaparte
posteriore del cassetto, del mobile o
del forno e il muro.
Lo spazio tra lo spazio di aerazione e la
parte laterale del mobile deve rimanere
aperto.
Lo spazio tra apparecchio e muro
così come quello tra apparecchio e
pavimento devono rimanere aperti.
���� �������
���� ��
ti
���� ���
Combinazione con altri apparecchi
Combinazione con AL 400
A Difronteallospaziodiaerazione
B Adiacente allo spazio di aerazione
C Al bordo posteriore
dell’apparecchio
min.300/350/550/820
���� ��
